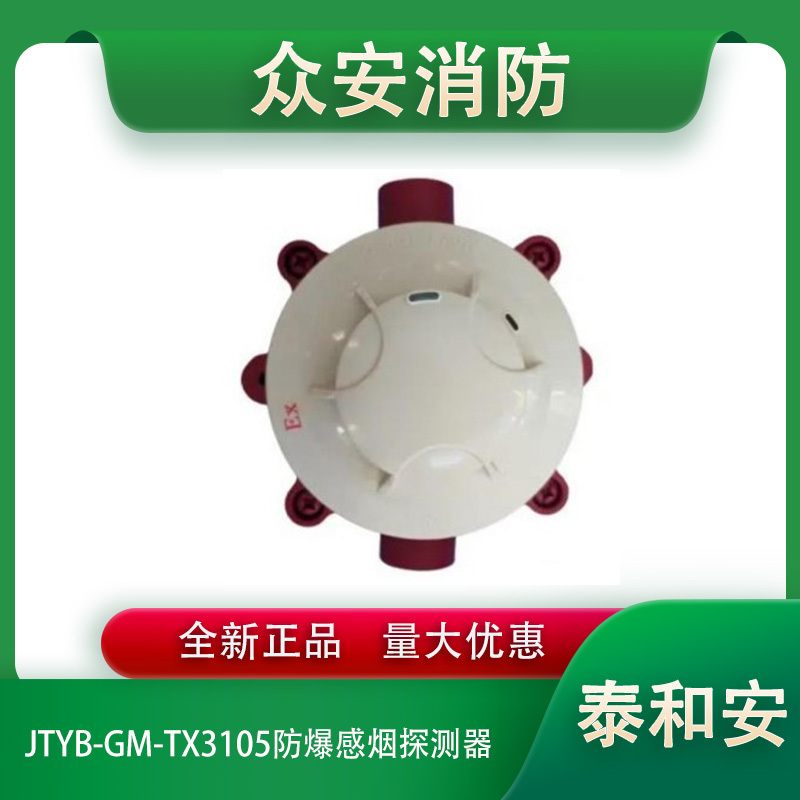

泰和安JTYB-GM-TX3105防爆型感烟火灾探测器（编码型）
一、 概述
JTYB-GM-TX3105防爆感烟探测器（以下简称探测器）为编码型探测器，防爆类型为隔爆加本质安全型，
防爆标志为 Ex db ib IIC T6 Gb，适用于石油、化工等行业具有防爆要求的 1 区及 2 区使用。本探测器采
用无极性二总线的连接方式，内部含安全栅电路，可接入本公司生产的 T3 系列火灾报警控制器。其内置高
性能的红外烟雾传感器和微处理器，通过运行在微处理器上智能软件算法，对红外烟雾传感器所采集的数据
进行实时分析和判断，监测所处环境是否安全。
二、 特点
1、无极性二线制总线
2、隔爆加本安型，不需外加安全栅，本安型探测器可更换
3、低监视电流和报警电流
4、灵敏度自动漂移补偿
三、 技术参数
工作电压：额定 DC24V，脉冲 15~28V
工作电流：监视状态≤2mA，报警状态≤2.5mA
功耗：P≤0.075W
线制：无极性二总线
防爆标志：Ex db ib IIC T6 Gb
防爆合格证：CNEx22.2987X
配接本安探测器
产品型号：JTYB-GM-TX3104
本安参数：Ui=22V， Ii=109mA， Pi=0.60W， Ci=0uF， Li=0mH
合格证号：CNEx20.0062X
编码方式：电子编码，编码范围（1～242）（只有本安探测器具有编码）
指 示 灯：巡检时周期性闪烁，火警时常亮，故障时熄灭
外壳防护等级：IP66
使用环境：温度-20℃～+60℃；相对湿度≤95%，不凝露
壳体材料：
JTYB-GM-TX3105 铝合金外壳
JTYB-GM-TX3104 本安感烟探测器，**抗静电 ABS
重 量：900g（不含填料函）
执行标准：GB 4715-2005、GB 3836.1-2021、GB 3836.2-2021、GB 3836.4-2021
四、 结构特征和工作原理
1、外观尺寸
图 1 探测器外形示意图（单位：mm）
2、内部结构
图 2 内部结构示意图
3、工作原理
探测器采用红外散射原理探测火灾发生时产生的烟雾颗粒，当烟雾浓度达到报警阈值时点亮报警指示灯，
并通过总线将报警信息传送给火灾报警控制器，实现报警。
探测器底座部分为隔爆型，内含安全珊电路，配接本安型感烟探测器，组成隔爆加本安探测器。
五、 安装与布线
1、安装
警告：安装感烟探测器之前，请将控制器关机或断开该回路电源，并确认全部底座已安装牢靠。安装
应符合《GB/T 3836.15-2017》的有关要求。
图 3 安装示意图
2、接线：
ⅡC 环境下应采用 ZG-KZEX16-M20 填料涵，该填料涵为选配器件。
ⅡB 环境下可以使用选配提供的电缆引入装置。
布线电缆应选用截面积≥1.5mm2的护套电缆，电缆外径 6-16mm，接线见图 4，应满足防爆接线要求。
图 4 接线示意图
3、编码：
编码操作：将本安探测器部分从底座上逆时针旋下，利用我司手持电子编码器进行编码（在 1～242 之间任意设定，但同一个回路中地址码应**），具体设置步骤和方法请参见手持电子编码器的使用说明书。
4、测试：
（1）接通控制器进行在线设备注册，核对已安装的探测器数量与控制器注册的探测器数量是否一致
（2）使用生烟器使探测器报警，探测器指示灯将常亮，同时向控制器发出报警信息
（3）测试结束后，通过火灾报警控制器使探测器复位
5、应用说明：
探测器安装在爆炸危险区内，防爆等级应满足所在环境防爆要求，可以安全区内非防爆设备在同一总线
回路内，详见图 5。
图 5 应用示意图
六、 使用说明
1. 控制器上电后，探测器状态指示灯：红色，巡检时闪亮（周期约 6s），报警时常亮，故障时熄灭。
2. 当发生火警时，可在控制器上进行消音处理，确认是否发生火灾，并进行相应处理。
