一，概述
LCM-320回路控制卡和LEM-320回路扩展卡适用于带有信号线回路（SLC）的火灾报警控制器。
IFC2-3030支持最多5个LCM-320和5个LEM-320。每个IFC2-3030上的LCM-320支持一个LEM-320。
二，特点
**距离3810m，（分支型信号线回路），非屏蔽双绞线
降级模式增加系统可靠性
安装简单-即插件
允许小范围内多重回路
三，规格
电压：24VDC
正常；27.6VDC **回路线最远距离：SLC使用12AWG（3.25mm2）线径选用12AWG（3.25mm2）至18AWG（0.75mm2）
12AWG距离：3810m
14AWG距离：2438m
16AWG距离：1486m
18AWG距离：983m
环型回路线间**电阻为50Ω
分支型回路每分支线间**电阻为50Ω
**电流：LCM-320：130m A；LEM-320：100m A；单个SLC回路：**400m A*
*注意：回路短路时-回路将断开直到短路故障消除**电阻：50Ω（监控和功率有限）
三，安装
安装LCM-320和LEM-320在配有CPU的机箱内。标准安装是临近面板或在其下的位置。见控制器安装手册关于安装模块或在底盘上安装电路的方法。
所有的LCM-320和LEM-320被安装在机箱内后，将每一个模块上的TB1与SLC回路连接。每单元SLC回路最多可以连接159个探测器和159
个模块。
Flash Scan®器件可以作为Flash Scan®或CLIP模式，但是在CLIP模式下的器件必须设为99个地址或更少。多级LCM-320模块是以菊花链模式连接的。在**块LCM上连接电缆由JCPU-3030上的J7至header1（数据入），由第二块LCM上的J3（数据出）至**块LCM 上的
J1（数据入）。五块LCM-320均以此方法连接。
四，产品信息

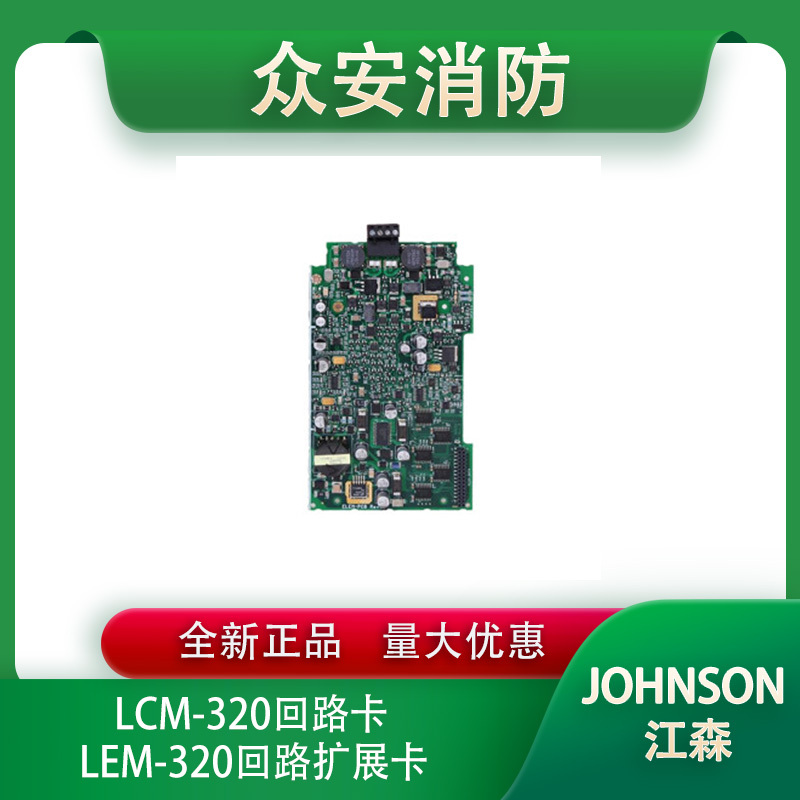

LCM-320回路控制卡。
LEM-320回路扩展卡。
