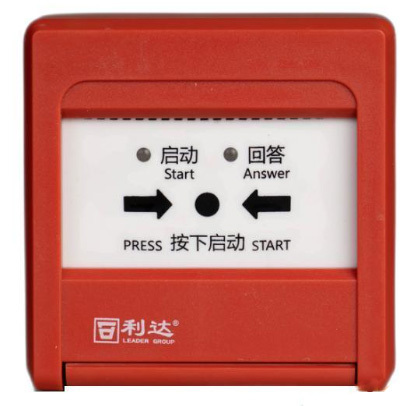

利达华信LD2004G智能型消火栓按钮
一、概述：
LD2004G消火栓按钮可与利达生产的全系列火灾报警控制器配合使用，采用电子编码，占一个地址点。当发生火灾时，人工确认火灾，消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号，由消防联动控制器联动控制消火栓泵的启动，灭火人员即可持消火栓箱内的水枪就地进行灭火。该产品抗潮湿、抗干扰能力强，性价比高。主要适用于各种工业及民用建筑中。本产品环保和安全符合国家标准，无污染，功耗低，安全可靠。
此消火栓按钮经应急管理部消防产品合格评定中心及国家消防电子产品质量检验检测中心按照GB16806-2006《消防联动控制系统》、CCCF-CPRZ-15《消防类产品认证实施规则》检验和审核，取得消防产品认证证书。
二、LD2004G消火栓按钮功能特点
二总线、无极性，采用专用嵌入式MCU；
采用电子编码方式，占用一个地址，编址范围(1~255)；
启动零件可重复使用，报警复位通过专用钥匙完成。
三、LD2004G消火栓按钮技术参数
型号：LD2004G
名称：消火栓按钮
品牌：利达
指示灯：启动灯：正常监视-红灯闪亮，启动确认-红色常亮；回答灯：有回答信号时绿色常亮
工作电压：DC 14V~DC 28V
监视电流：＜0.3mA
报警电流：＜1.0mA
工作环境温度：-40℃~+55℃
相对湿度：≤95%(40±2)℃（无凝露）
外壳防护等级：IP40
安装方式：配合LD20G底座安装使用，采用插拔式结构，安装方便
重量：约60g
外形尺寸：长85mm×宽35mm×高85mm(含底座)
四、LD2004G消火栓按钮接线图
LD2004G消火栓按钮与火灾报警控制器及消防泵控制箱的链接有两种方式，分别是总线启泵方式（二线）、总线启泵方式（四线）。
总线启泵方式（二线）；消火栓按钮按下，即向控制器发出报警信号，控制器发出启泵命令并确认泵已启动后，点亮消火栓按钮上的绿色回答指示灯，接线方式如下图所示：
LD2004G消火栓按钮接线图
泵反馈地址设置：使用编码器命令7（读）和命令9（写）可以读写泵反馈地址。
总线启泵方式（四线）；消火栓按钮按下，即向控制器发出报警信号，消防泵启动后，通过消防泵控制箱DC24V点亮消火栓按钮上的绿色回答指示灯，接线方式如下图所示：
LD2004G消火栓按钮接线图
