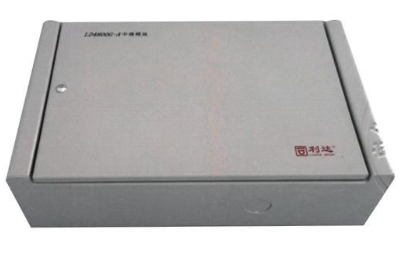

利达华信LD4800G-A中继模块

一、功能特点

　　二总线，无极性。

　　DC24V，有极性。

　　自身不占地址。

　　每个LD4800G-A接口可以组连1～10只编码型防爆感烟或感温探测器或1～10只编码型防爆手动火灾报警按钮或消火栓按钮。

　　二总线、电源24V、输出总线三方电气隔离，抗干扰能力强，工作稳定。

　　防爆探测器及防爆按钮与LD4800G-A使用距离在500米以内。

二、LD4800G-A中继模块的技术参数

　　执行标准号：GB 16806-2006

　　工作电压：DC24V

　　输出电流：＜96mA

　　外形尺寸为266mm×160mm×75mm

　　外壳材质为金属；具有一个工作指示灯，正常监视状态时红色闪亮

　　通过总线与火灾报警控制器、消防联动控制器或气体灭火控制器通信；无地址码

　　供电方式：由火灾报警控制器、消防联动控制器或气体灭火控制器的直流24V供电

三、LD4800G-A中继模块接线图

LD4800G-A中继模块接线图

　　TC：探测二总线，无极性

　　24V+、24V-：24V电源，有极性

　　A+、B-：TC电压输出

　　G：接大地

　　每个LD4800G-A接口可以组连1～10只编码型防爆感烟或感温探测器或1～10只编码型防爆手动火灾报警按钮或消火栓按钮。
