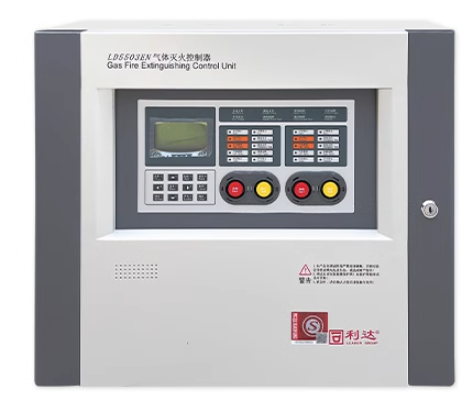

利达华信LD5503EN气体灭火控制器（壁挂式）

一，介绍

LD5503EN通过CANBus与本公司生产的E/EN/EL系列火灾报警控制器配套使用，接收火灾报警控制器的自动(逻辑)启动命令。经过预先设置的延时过程，直接控制电磁阀、声光警报器、放气指示灯等现场设备。本产品还有手动启动、现场紧急启动等启动方式，在延时期间未启动钢瓶前，按停止键或现场紧急停止按钮可取消本次放气命令，在自动启动和现场急启的延时过程也可以按手动启动按钮重新开始延时直至启动放气。LD5503EN气体灭火控制器经过公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心依照G B16806-2006《消防联动控制系统》、G B/T19001-2008《质量管理体系要求》检验和审核，符合认证要求，取得消防产品3C认证。该产品常用于计算机房、通信基站等不宜用水灭火的重要场合。

二，功能

LD5503EN可控制1一2个气体灭火防护区。

CANBus通讯，单区占用2个连续地址。

中文128 x 64液晶显示屏，各分区状态直观表达。

多线输出直接控制现场设备。

每区有1组无源接点。可控制空调等辅助设备。也可以作为警铃等警示设备驱动。

自动、手动、现场急启均为延时启动(延时时间0一30秒可设置)，延时阶段倒计时显示。

延时阶段可手动停止，也可通过现场紧急停止按钮停止。

2个气体灭火防护区可单独设置为手动或自动。每区声光也能单独手动启停。

通过主板对声光启动模式的设置，可以使控制器的无源输出、声光输出配合实现预警与火警时分别启动不同的警报设备的目的。

与现场设备的连线有故障检测功能，能检测开路和短路故障。

具有操作信息记录与查询功能。

主备电自动切换功能。

具有黑匣子功能.可存储1000条动作记录、1000条故障记录。记录可以通过U盘读出。

三，主要技术指标:

主电源电压： AC 220V(187一242V)50Hz

通讯方式：CAN

控制防火分区数：1一2

直接输出接点数：2路钢瓶控制输出，2路声光有源输出，2路无源输出

输出电压：DC 24V

**输出电流：总驱动电流:24V/4A。每分区钢瓶控制输出::1一2A，声光:0.2一1A

无源接点容量：2A/24V

空载功耗：小于等于50W

工作环境温度： 0℃一45℃

工作环境相对湿度： 小于等于95RH(40 t 2`C)

安装方式： 壁挂式

备用电池：12V/7Ah电池(两节)

**外形尺寸： 长528mm x宽145mm x高440mm

四，接线端子示意图：

与现场设备的接线示意图：

图中所示为一个分区的外接设备连线，其中外接设备分别是钢瓶电磁阀，个、压力开关1个、放气灯1个、声光警报器1个、LD1200A现场紧急启停按钮，个。注意:当现场设备G户十、G户一端子接电爆管时，必须通过继电器隔离，不可直接相连!

连接说明:

1.OFF与COM线间有电压才能检验连线正常，吸合后无电压。

2.请注意总驱动电流的额定容最为4A，放气灯、空调等可间接控制的设备尽量取用其他电源。

3.面板启动键和停止键外带按键保护罩以防止误操作，保护罩破损后须及时更换。
