利达华信LD6931CAN环形联网卡/LD6931BCAN总线环形联网卡

利达华信LD6931 CAN环形联网卡

通过 CANbus 总线网络布线，用于 E/EN 系列报警主机之间 CANbus 总线环形联网。

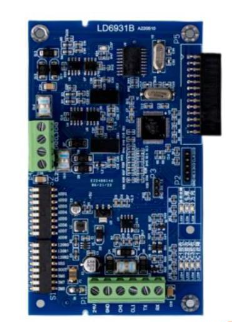

利达华信LD6931B CAN总线环形联网卡

通过 CANbus 总线网络布线，用于 E/EN 系列报警主机之间 CANbus 总线环形联网。一块 LD6931B 联网卡 CAN 接口设备接线端可配接多台联网主机。

一，概述

       LD6931CAN总线环形联网卡可与我公司生产的全系列火灾报警控制器配合使用，主要用于火灾报警控制器间联网通讯。可适合应用于各种工业及民用建筑中。本说明书适用的硬件版本号为：B191225。本产品环保和安全符合国家标准，无污染，低能耗，安全可靠。

二，技术特性

工作电压：DC24V

工作电流：<200mA

工作温度：0℃-55℃

工作环境相对湿度：≤95%RH(40℃士2℃)（无凝露）

通讯接口：CAN总线输入、CAN总线输出。

拓扑结构：设置功能拨码可提供三种，分别为手拉手总线联网、兼容A版环形联网、B版环形联网。

通讯距高：相邻的1D6931的通讯距离为5Km,该数值为理论值，布线或电磁干扰可能会缩短通讯距离。

**联网数量：在总点数不超的情况下，**支持255台控制器联网。

三，结构特性与工作原理

3.1 工作原理

       本产品由嵌入式MC单片机、三路独立CAN总线电路、拨码开关和丰富的LED指示灯组成。可实现火灾报警控制墨之间组成手拉收总线联网或环形联网，增强总CAN总线通讯稳定性和传输距离，完成CAN总线数据在网铭上的正确传输。

3.2 外形及安装尺寸

3.3 线路板部件说明
