利达华信LD6934光纤星形联网卡

一，概述

      LD6934光纤星型联网卡可与LD6935星型集线器配合使用，实现我公司生产的E/EN系列火灾报警控制器之间组成星型网络拓扑结构，主要用于E/N系列火灾报警控制器间联网通讯。可适合应用于各种工业及民用

建筑中。本产品环保和安全符合国家标准，无污染，低能耗，安全可靠。

二，技术特性

2.1 技术参数

工作电压：DC24V

工作电流：≤300mA

工作环境温度：0℃~55℃

工作环境相对湿度：≤95%H(40℃±2℃)

通讯：CAN输入、光纤输出

光纤接口：SC接口

三，结构特性与工作原理

3.1 工作原理

      本产品由嵌入式MCU单片机，一路CAN总线和一路光纤控制电路组成。实现火灾报警控制器之间组成星型拓扑结构，将CAN总线输入数据转换成光纤传输，增强CAN总线通讯稳定性，增加CAN总线的传输离，完成CAN总线数据在星型网络上的正确传输。

3.2 外形及安装尺寸

如图3-1所示：

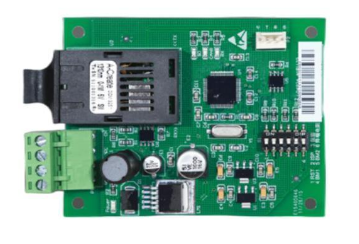

3.3 线路板部件说明

(1)发光二极管状态说明：

L1(绿色)：电源指示灯，上电点亮。

L2(红色)：光纤无光警告灯，如果点亮，说明光纤连线有问题，请检查连线：光纤正确连接，熄灭。

L3(绿色)：CAN接收指示灯(CAN每接收一次数据，灯闪烁一次).

L4(绿色)：CAN发送指示灯(CAN每发送一次数据，灯闪烁一次)

L5(绿色)：光纤接收指示灯（光纤每接收一次数据，灯闪烁一次）。

L6(绿色)：光纤发送指示灯（光纤每发送一次数据，灯闪烁一次）。

(2)S1拨码开关设置说明：出厂默认全为OFF。

BMI-BM5位：预留。

RST位：拨到ON,再拨回OFF,复位。

ISP位：拨到ON时，用于下载程序，下载完成以后，拨回OFF。

CAN位：终端电阻。

(3)接口说明：

U1:光纤接口。

P1:SW调试接口，

P2:CAN总线接口，通过CH、CL与控制器连接。

P3:调试串口，TTL电平，也可用于烧写程序。

P4:DC24V电源接口，24W接正极，GND接负极，不可反接。

四，安装与调试

4.1 布线要求

4.1.1CAN总线

      宜选用截面积不小于2.0mm的阻燃双色双绞钥芯线或截面积不小于2.0m的阻燃双色双绞屏蔽铜芯线，推荐使用2.5mm的阻燃双色双纹铜芯线，连接导线的长度应以总导线电阻<500为限，否则应考虑增大导线截面积(不宜采用平行线)。

4.1.2 穿管要求

       应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其他系统传输线路穿入同一管中。

4.2 布线方式及要求

4.2.1 星型联网连接方式

光纤星型联网卡需和1D6935星型集线器配合使用，组成星型的组网方式。
