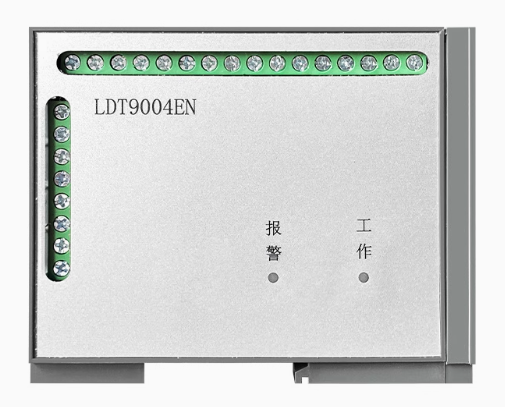

利达华信LDT9004EN组合式电气火灾监控探测器（分体式，一拖八）
一，介绍：
LDT9004EN 是一种智能电气火灾监控探测器的核心部分。其作为电气火灾监控系统信号采集处理单元，能通过内置 MCU 微处理器件对传感器传递的信号进行智能分析处理，判断外设的工作状态（即故障状态、火灾报警状态、正常工作状态），并通过二总线通讯向控制器传递节点工作信息，完成监控信息的综合处理。其工作可靠，抗干扰能力强。结构新颖、紧凑，安装便捷。适用于大型工厂、大型库房、办公室、商业建筑、宾馆、住宅及娱乐场所等电气线路复杂的场所。
该产品和各种规格的剩余电流互感器配接实现剩余电流式电气火灾监控探测功能，和温度传感器配接实现测温式电气火灾监控探测功能，经国家消防电子产品质量监督检验中心按照 GB14287.2-2014《电气火灾监控系统 第2 部分 剩余电流式电气火灾监控探测器》、GB14287.3-2014《电气火灾监控系统 第 3 部分 测温式电气火灾监控探测器》、强制性认证实施规则 CNCA-C18-01:2014、产品认证实施细则 CCCF-HZBJ-01 检验和审核，符合认
证要求 , 取得消防产品 3C 认证。
二，功能：
采用二总线通讯方式 , 无极性。
采用电子编码方式，可以通过编址器读 / 写探测器地址（0 ～ 127）。
具有 1 组无源节点输出控制
具有 8 个剩余电流检测通道和 1 个温度检测通道，可通过编址器进行设置。
漏电报警值可通过控制器进行设置，设置范围为 300mA ～ 1000mA（设置步长为 100mA），出厂默认设置为 500mA。
可以和下列不同规格的剩余电流互感器和 TPS2-430G104F-1000 温度传感器进行配接。
剩余电流互感器
| 剩余电流互感器型号 | 过线电流值 | 过线孔径 | **外形尺寸 |
| ZCT45-1 | ≤ 80A | Φ45mm（圆形） | 长 94mm× 宽 25mm× 高 79mm |
| KCT4502 | ≤ 80A | Φ45mm（圆形） | 长 128mm× 宽 24mm× 高 98mm |
| CTZ5-045 | ≤ 100A | Φ46mm（圆形） | 长 98mm× 宽 28mm× 高 86mm |
| ZCT80-1 | ≤ 250A | Φ76mm（圆形） | 长 140mm× 宽 26mm× 高 120mm |
| CTZ5-080 | ≤ 315A | Φ80mm（圆形） | 长 140mm× 宽 32mm× 高 130mm |
| ZCT100-1 | ≤ 400A | Φ97mm（圆形） | 长 141mm× 宽 26mm× 高 141mm |
| CTZ5-100 | ≤ 630A | Φ100mm（圆形） | 长 167mm× 宽 32mm× 高 148mm |
| ZCT150-1 | ≤ 1000A | Φ150mm（圆形） | 长 243mm× 宽 30mm× 高 224mm |
| HCT210X36-1 | ≤ 400A | 210mm×36mm（矩形） | 长 275mm× 宽 80mm× 高 97mm |
| HCT300X60-1 | ≤ 630A | 300mm×60mm（矩形） | 长 374mm× 宽 80mm× 高 147mm |
| HCT500X150-1 | ≤ 2000A | 500mm×150mm（矩形） | 长 586mm× 宽 80mm× 高 248mm |
温度传感器
| 温度传感器型号 | 测量范围 | 信号传输距离 | 安装方式 | **外形尺寸 |
| TPS2-430G104F-1000 | 0℃～ 150℃ | ≤ 3m | 固定于被测部件表面 | Φ4×21mm |
三，主要技术指标：
工作电压：二总线电压：DC 24V
TC 二总线电流：＜ 5mA
指示灯
工作指示灯：产品正常工作时绿色指示灯闪亮
报警指示灯：产品检测通道报警时红色指示灯闪亮
剩余电流默认报警值：500mA
剩余电流报警值范围：
300 mA（含）至 1000mA（含）之间通过编码器设定或控制器设置，调节精度 100mA
温度默认报警值：80℃
控制输出：1 组无源常开点
通讯方式：二总线
总线规格：ZR-RVS 双绞双色线（红黑色）截面积：1.0 ～ 1.5mm²
通道数：
LDT9004EN：共 9 个，3 米距离内可连接 1 ～ 8 只电流互感器和 1 只温度传感器
通讯主机设备：LDK8000EN-QG，LDK8000EN-QT,LDK800EN
使用环境：
温度：-10℃～ 40℃，相对湿度：≤ 95%RH(40+2℃ )
安装方式：标准导轨
**外形尺寸：长 97mm× 宽 80mm× 高 41mm
四，接线端子图：
