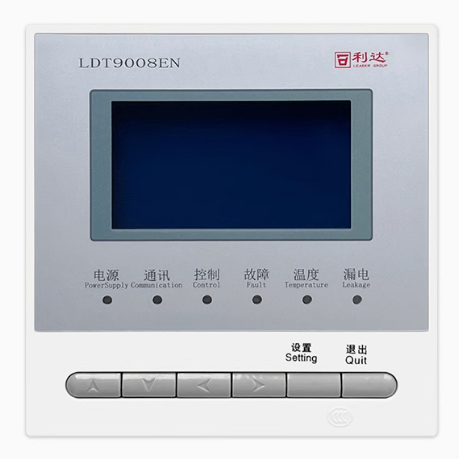

利达华信LDT9008EN组合式电气火灾监控探测器（可带8路）
一，介绍：
LDT9008EN 组合式电气火灾监控探测器是一种智能电气火灾监控探测器。该探测器作为电气火灾监控系统信号采集处理单元，能通过内置电路及软件对传感器传递的信号进行智能分析处理，判断外设的工作状态（即故障状态、火灾报警状态、正常工作状态），并通过二总线通讯
向控制器传递节点工作信息，完成监控信息的综合处理。
该探测器具有故障诊断、报警精度高、可靠性强、简单实用、安装方便等特点。内置 MCU 微处理器，工作可靠，抗干扰能力强。适用于大型工厂、大型库房、办公室、商业建筑、宾馆、住宅及娱乐场所等电气线路复杂的场所。
该产品和各种规格的剩余电流互感器配接实现剩余电流式电气火灾监控探测功能和 PT100 温度传感器配接实现测温式电气火灾监控探测功能，经国家消防电子产品质量监督检验中心按照 GB14287.2-2014《电气火灾监控系统 第 2 部分 剩余电流式电气火灾监控探测器》、GB14287.3-2014《 电 气 火 灾 监 控 系 统 第 3 部分 测温式电气火灾监控探测器》、强制性认证实施规则 CNCA-C18-01:2014、 产 品 认 证 实 施 细 则 CCCFHZBJ-01 检验和审核，符合认证要求 , 取得消防产品 3C认证。
二，功能：
电源采用 AC220V，具有 AC220V 电源断电故障检测功能。
采用 TC 二总线通讯方式。
采用液晶显示，实时显示监测数据。
采用电子编码方式，可以通过编址器读 / 写探测器地址（0 ～ 127）。
可以设置探测器节点地址、通道配置、通道数、报警阈值。
具有 8 个检测通道，每个检测通道可任意设置为剩余电流检测通道或温度检测通道。
漏电报警值可通过控制器进行设置，设置范围为 300mA ～ 1000mA（设置步长为 100mA），出厂默认设置为 500mA。
可以和不同规格的剩余电流互感器或 PT100 温度传感器进行配接。
三，主要技术指标：
工作电压：AC220V(187V-242V) 50Hz
电源功耗：＜1W
TC 二总线电流：＜0.7mA
指示灯：
电源指示灯： 上电运行绿色指示灯常亮
通讯指示灯： TC 二总线正常通讯绿色指示灯闪亮
控制指示灯： 启动脱扣控制红色指示灯常亮
故障指示灯： 外接线路出现短路、断路时或通信异常时，黄色指示灯常亮
温度指示灯： 温度监测出现超温报警时红色指示灯常亮
漏电指示灯： 漏电监测出现漏电报警时红色指示灯常亮
剩余电流默认报警值：500mA
剩余电流报警值范围：
可在 300 mA（含）至 1000mA（含）之间通过探测器设定或控制器设置，调节精度 100mA
温度默认报警值：80℃
控制输出：1 组无源常开点
通讯方式：二总线
总线规格：ZR-RVS 双绞双色线（红黑色）截面积：1.0 mm² ～ 1.5mm²
通道数：共 8 个，3 米距离内自由连接 1 ～ 8 只电流互感器或温度传感器
通讯主机设备：LDK8000EN-QG，LDK8000EN-QT,LDK800EN
使用环境：温度：-10℃～ 40℃，相对湿度：≤ 95% (40±2℃ ) 无凝露
安装方式：嵌入式安装
开孔尺寸：长 115 mm× 高 111 mm
**外形尺寸：长 120mm× 宽 55mm× 高 120mm
四，接线端子图：
