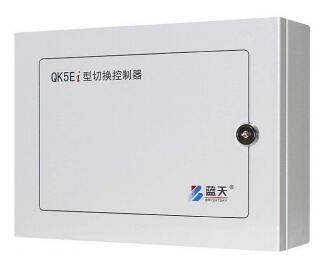

蓝天QK5Ei型切换控制器

一，特点

1、既可以接收手动控制信号，又可以接收自动控制信号

2、作为消防联动控制器与被控设备间强、弱电控制信号转换与电气隔离的执行部件，增加系统的可靠性、安全性。

3、二个继电器各输出独立的常开/常闭触点，接点容量大

二，技术参数

工作电压：DC18V～26V（消防控制中心集中供电）

控制接点容量：DC24V8A，AC220V6A

控制接点数量：常开（启动），常闭（停止）转换接点各一付

使用导线：电源线视负载选择不小于2.5mm2截面规格的同类导线

监视电流：（T+、T-）≤1mA；（C-、C+）≤500uA

动作电流：（T+、T-）≤5.2mA；（C-、C+）≤10mA

工作温度：-10℃～+55℃

相对湿度：≤95%

外形尺寸：290mm×89mm×220mm（L×W×H）

重量：3kg

三，应用与安装

●QK5Ei型切换控制器是消防联动控制系统中联动控制信息执行部件。接收报警控制系统或消火栓发来的指令并通过切换控制器内部的控制接点去控制相应的被控设备，并把来自被控设备的动作反馈信号（无源触点）返回控制器，以便在控制器上反映被控设备的状态，主要起到强电、弱电隔离作用。

●编码方式：使用地址码编码器接入T+、T-，并在其中一只输入/输出模块内拔出任意一个短路子后，对另一只编地址，反之亦然。注意被编码模块的短路子均不能拔出，编码后正常使用时均应拔出模块内短路子。

●JP5拔出则交流220V输入启动应答信号起作用，插入则交流220V输入启动应答信号不起作用。

●C+、C1-为多线启动控制端子，C+、C2-为多线停止控制端子。

●QK5Ei型切换控制器外接线端子排列见图10-6，控制消防泵、喷淋泵的使用方法见图10-7，安装时为壁挂式明装。

注：

1）JP1，设备返回（停)是否通过继电器监控，短接为监控。

2）JP2，停止模块多线反馈是否启用，短接为启用。

3）JP4，设备返回（停）是否监控，短接为监控。

4）JP5，AC220V是否监控，短接为监控。
