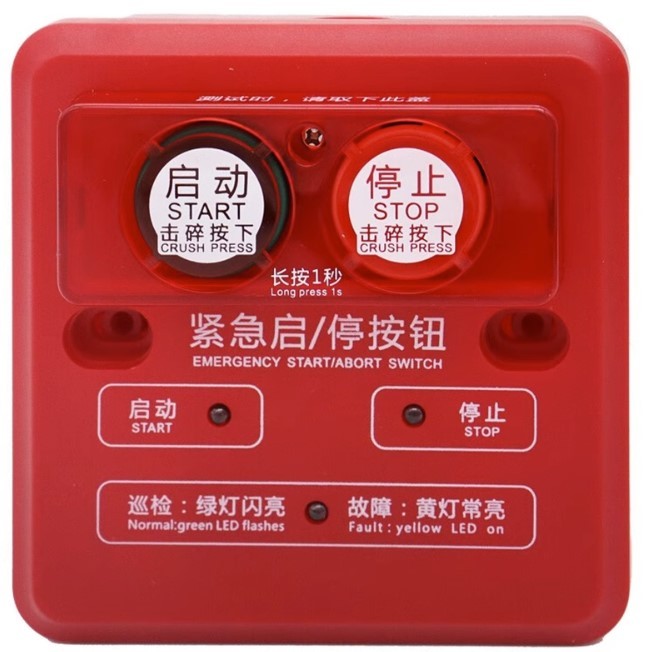

泛海三江QM-AN-967紧急启/停按钮

一、产品概述

       QM-AN-967型紧急启/停按钮主要是给气体灭火控制器提供紧急启动和停止的控制信号。正常运行时，巡检指示灯（绿色）闪亮，按钮有故障时，故障指示灯（黄色）常亮。当火灾发生，需要启动气体灭火系统时，直接击落按下按键盖上启动膜片，同时按下绿色启动按钮，可以提供启动控制信号，同时启动指示灯点亮；当确认火情已得到控制或火警为误报，且还处于延时阶段时，可立即击落按下按键盖上停止膜片，同时按下红色停止按钮，中断放气延时，同时停止指示灯点亮，启动指示灯熄灭。

二、产品技术参数

1.工作电压：24V(脉冲调制)

2.工作电流：监视状态＜600uA，动作状态＜2mA

3.接线方式：无极性两总线（L1、L2）

4.编码方式：电子编码，地址范围1~324任选

5.启动方式：人工按下绿色启动按钮（长按1s）

6.指示灯：红色启动指示灯，正常状态下不亮，按下后闪亮，收到控制器确认命令后常亮红色停止指示灯，正常状态下不亮，按下后闪亮，收到控制器确认命令后常亮绿色巡检指示灯，正常巡检时，绿色指示灯闪亮黄色故障指示灯，按钮故障发生时，黄色指示灯常亮

7.使用环境：温度-10°C～+55°C，相对湿度≤95％（40°C±2°C，无凝露）

8.配接主机：气体灭火控制器

三、接线方式与要求

总线L1、L2的接线方式：如图4所示，将JB-QBL-QM210总线与L1、L2端子相连接，L1、L2接线时不分极性

一般环境，建议采用1.0mm2以上RVS型双绞线

紧急启/停按钮使用方法：

启动：当火灾发生，人工确认需要启动气体灭火系统时，直接击落按下按键盖上的启动膜片（如图2所示），按下绿色启动按钮（约1s），此时红色启动指示灯开始闪烁，当收到气体灭火控制器火警确认命令，启动指示灯常亮。

停止：当确认火情已得到控制或火警为误报，且还处于延时阶段时，直接击落按下按键盖上的停止膜片，可立即按下红色停止按钮（约1s），此时红色停止指示灯开始闪烁，当收到气体灭火控制器正常确认命令，停止指示灯常亮，同时启动指示灯熄灭。
