泛海三江QM-ZSD-13型气体释放警报器

一，产品概述

       QM-ZSD-13型气体释放警报器（以下简称气体释放警报器）是与我司生产的气体灭火控制器配套使用的产品。气体释放警报器采用微处理器控制，能与控制器实时通讯，接收控制器发出的控制命令。气体释放警报器接收到控制器的启动命令后动作，闪动显示“放气勿入”，并发出声报警信号，提醒现场人员不要进入防护区。

       气体释放警报器作为气体灭火防护区的声音报警和闪光报警装置，可广泛用于公共场所、酒店、娱乐场所、工厂、商场、医院、学校、写字楼、证券交易所等场所，尤其适用于能见度低或有烟雾产生的场所。

二，产品特点

2.1电子编码，可通过编码器现场改写。

2.2采用MCU控制闪光及声音报警驱动，稳定可靠。

2.3光显示采用多只超高亮红色发光二极管作为光源，显示醒目、功耗低、寿命长。

2.4采用引线方式接线，钥匙孔挂接方式安装，安装、调试、维护简单方便。

三，产品技术参数

执行标准：GB26851-2011《火灾声和或光警报器》

工作电压：总线24V

工作电流：静态时：I总线<1.5mA；报警时：I总线＜40mA。

使用环境：温度：0°C～+55°C（±3°C），相对湿度：≤95%（40°C±2°C无凝露）

闪光频率：1Hz～2Hz

点亮与非点亮时间比：≥3:2

发光字体表面亮度：50cd/m2～300cd/m2

声压级：75dB～120dB

变调周期：0.2S～5S

外形尺寸：280×130×12（mm）

重量：约252g

使用场所：室内（非住宅）

编码方式：电子编码

线制：二线制，无极性信号二总线

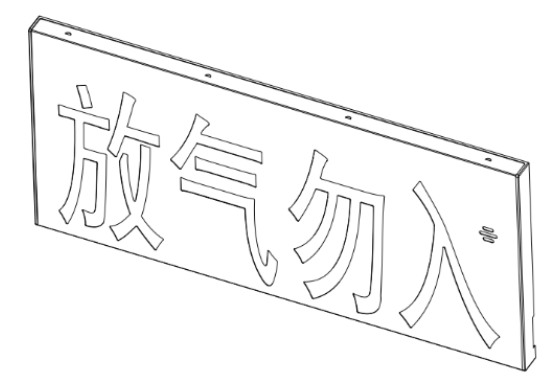

四，产品外观及尺寸

五，产品使用与工程应用

5.1地址编码：如下图所示，将气体释放警报器的红/黑引线与编码器输出总线端连接，采用无极性连接，把编码器设定为编码功能，输入正确的地址码后按下“编码”键，完成地址编码设置。（注：详细操作请参阅编码器说明书）

5.2 接线方式：气体释放警报器采用二线制连接，按下图所示，“红/黑”引线连接控制器的信号总线L1和L2（接线时不区分极性）。
