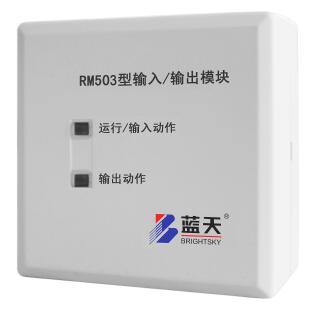

蓝天RM503输入/输出模块控制模块

一，概述

       RM503型输入/输出模块用于现场各种一次动作并有信号输入功能的被动型设备。是有地址编码的模块。当控制器发出的启、停信号通过报警总线触发模块来控制现场被动型设备的启停，模块启动是以点动方式实现有源输出，并能接收启动设备的无源应答信号。在停止状态下可监控外挂设备的断线、短路故障保证线路的可靠性。

二，特点

1、低功耗，T+T-二总线无极性设计。可视同一个地址码器件挂在报警总线上，施工方便，使用灵活。

2、既可作控制器与被控设备的联动控制执行部件，又可接收被控设备动作后的反馈信号。

3、继电器的一付常开触点，实现DC24V有源点动输出，具有外挂负载的断路、短路故障监控功能。

三，技术参数

技术要求：符合GB16806-2006标准要求

总线电压：DC24V

输入信号：无源开关量输入信号

监视电流：报警总线(T+T-)≤300uA

启动电流：报警总线(T+T-)≤15mA（约3秒）

确认灯（红色）：

运行/输入动作灯（红）:正常为红色闪亮，信号输入时为常亮，故障灭。输出动作灯（红）：正常时不亮，启动时为常亮

线制：二根报警总线：T+、T-(无极性）

触点容量：DC24V1.6A点动输出（约3秒）

触点数量：一付常开触点，实现DC24V有源点动输出

工作温度：-10℃～+55℃

相对湿度：≤95%（40℃）

外形尺寸：86mm×40mm×86mm（L×W×H）

重量：约160g

颜色：乳白色

四，应用与安装

1、RM503型输入/输出模块通过报警总线触发模块来控制现场被动型设备的启停，并能接收启动设备的无源应答信号，在停止状态下可监控外挂设备的断线、短路故障保证线路的可靠性。

2、RM503型输入/输出模块可以采用标准86型预埋盒进行嵌入式暗装或用模块接线盒明装于被控设备附近的墙上或被控设备的控制箱内。

3、RM503型输入/输出模块外形尺寸见图7-11，外接线端子排列及说明见图7-12，接线图见图7-13。

接线说明：

T+、T-:报警总线（无极性）

X1、X2:无源信号输入（终端电阻510Ω）

OUT+、OUT-:DC24V输出

注：因OUT+、OUT-的外挂负载不同，若发生接入负载后有报故障现象，请在负载端并接一只510Ω的终端电阻。
