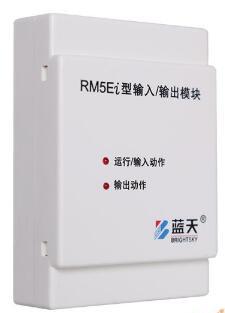

蓝天RM5Ei输入/输出模块控制模块

一，RM5Ei型输入/输出模块产品介绍

    RM5Ei型输入/输出模块是专门针对各种使用环境而设计的有地址编码的控制模块。

二，RM5Ei型输入/输出模块特点

1、低功耗、总线制（二总线、有极性），需24V电源线支持，可视同一个火灾探测器挂在报警总线   上，施工方便，使用灵活

2、既可作控制器与被控设备间的联动控制执行部件，又可接收被控设备动作后的反馈信号

3、继电器输出二对常开、常闭转换接点，其中K1、K2常开触点具有断路故障监控功能

三，RM5Ei型输入/输出模块技术参数

技术要求：符合GB16806-2006标准要求

工作电压：DC18～26V

监视电流：≤380uA

报警电流：≤2.6mA

确认灯：

运行/输入动作灯（红色）：运行时闪亮，输入动作时常亮

输出动作灯（红色）：运行时不亮，输出动作时常亮

线制：二根报警总线：T+、T-；二根DC24V电源总线

触点容量：DC24V 2A

触点数量：

二对常开、常闭触点同步转换，其中K1、K2是一组具有监控功能的常开触点，K2、K3是常闭触点，NK1、NK2、NK3为备用常开常闭触点

工作温度：-10℃～+55℃

相对湿度：≤95%

外形尺寸：85mm×34mm×120mm（L×W×H）

重量：约100g

颜色：乳白色

四，RM5Ei型输入/输出模块接线说明
