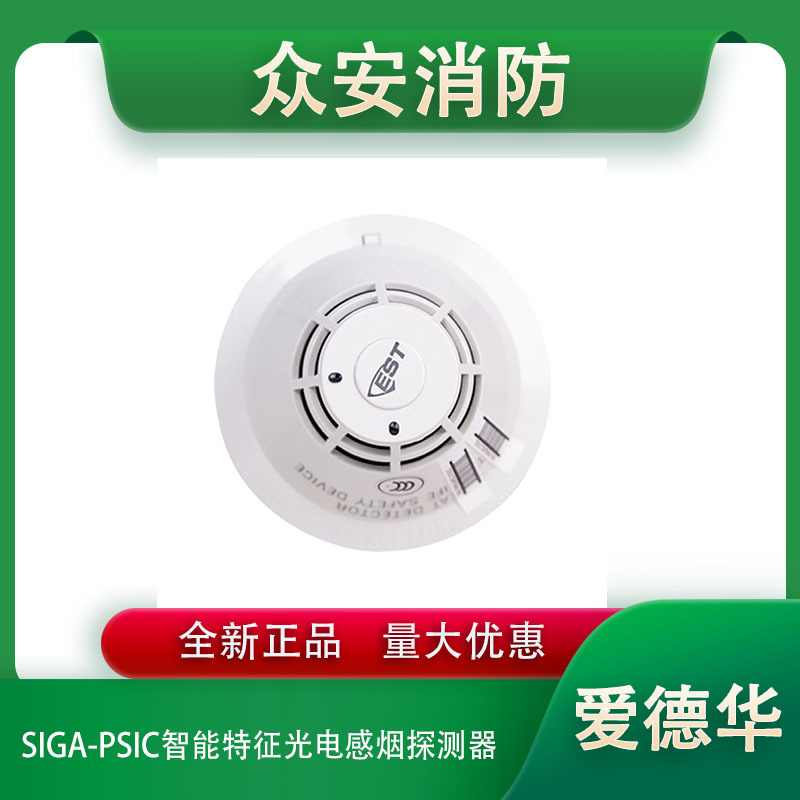

爱德华SIGA-PSIC智慧型光电感烟火灾探测器
SIGA-PSIC（常称 SIGA-PS）是爱德华 Signature 系列分布智能型光电感烟火灾探测器，内置 PSIC 智能算法，适配 EST3/EST3X 系统。
一、核心电气参数
型号：SIGA-PSIC（SIGA-PS）
工作电压：15.2–19.95 VDC（总线供电）
工作电流：
监视：约 45 μA
报警：约 45 μA
灵敏度范围：0.67%–3.77% 减光率 / 英尺（5 级可调）
预报警：20 级（5% 步进，报警阈值 0–95%）
抗风速：≤ 25.39 m/s
二、智能功能
内置 CPU：本地数字滤波、烟雾特征分析，降低误报
软地址：电子编码、自动编址，支持系统连线图
自动补偿：每小时约 6 次环境补偿，抵消灰尘 / 老化影响
昼 / 夜灵敏度：可编程自动切换
独立运行：脱离控制器可本地判断报警
LED 指示：
正常：绿色闪烁
报警：红色常亮
三、环境与机械
工作温度：0°C–49°C
存储温度：-20°C–60°C
湿度：0%–93% RH（无凝露）
尺寸：φ112 mm × H71 mm
重量：约 0.15 kg
外壳：白色工程塑料
底座：SIGA-SB（标准）、SIGA-SB4、继电器 / 隔离器 / 蜂鸣器底座可选
四、认证标准
GB 4715-2005（中国）
UL 268、ULC S529、FM
EN 54-7
五、安装前准备
1. 工具与材料
螺丝刀、剥线钳、万用表、电钻、水平仪
适配底座（SIGA‑SB/SB4/IB/IB4/RB/RB4）、安装螺丝、装饰圈（SIGA‑TS4）
两芯 SLC 总线（推荐 16‑18AWG，0.75‑1.0mm²）、屏蔽线（强干扰环境）
2. 环境与位置要求
工作温度：0°C–49°C，湿度 0%–93% RH（无凝露）
避开空调出风口、蒸汽源、粉尘区、强电磁干扰区
安装间距：走廊≤15m，房间≤10m，距墙≥0.5m，距风口≥1.5m
吸顶安装，保持水平，倾斜≤5°
3. 底座选型（关键）
底座型号功能适用场景
SIGA‑SB/SB4标准底座，支持远程 LED常规点位
SIGA‑IB/IB4带线路隔离器短路保护、分段回路
SIGA‑RB/RB4内置继电器（1A@30VDC）联动控制
六、底座安装步骤
固定底座：用螺丝将底座固定在 86 盒、4 寸八角盒（深 38mm）或 BESA 盒上，螺丝扭矩≤0.8N・m，避免过紧损坏底座。
标记地址：在底座内侧标签填写探测器地址，便于后期维护。
装饰处理：用 SIGA‑TS4 装饰圈覆盖底座安装耳，保持美观。
七、总线接线（核心）
1. 接线规范
总线类型：两线制 SLC（无极性），Class A（环形）/Class B（树形）均可。
剥线长度：6mm（1/4 英寸），避免过长短路、过短接触不良。
严禁：总线绕接端子、跨接，必须断开重接，保证线路监控。
屏蔽处理：屏蔽层单端接地，末端绝缘包裹。
2. 端子定义（SIGA‑SB/SB4）
SLC IN（+/-）：接控制器或前一设备总线
SLC OUT（+/-）：接后一设备总线
远程 LED（可选）：接 SIGA‑LED 远程指示灯
3. Class A（环形）接线要点
回路首尾均接控制器，中间可加 SIGA‑IM 隔离模块，单点故障不影响全回路。
八、探测器安装
揭防尘盖：安装前保留防尘盖，调试前再取下，避免施工粉尘污染。
扣合探测器：将探测器对准底座卡槽，顺时针旋转至 “咔哒” 锁定，确保接触可靠。
记录信息：撕下探测器序列号标签，粘贴至工程文档存档。
九、上电与调试
1. 上电前检查
用万用表测总线：无短路、无接地、电压 15.2–19.95VDC。
确认所有接线牢固，端子无松动。
2. 地址编程（SIGA‑PRO 工具 / 控制器）
软地址：通过 EST3 控制器或 SIGA‑PRO 手持编码器设置地址，无需拨码。
自动编址：控制器自动识别并分配地址，生成设备拓扑图。
3. 功能测试
状态检查：正常时绿色 LED 闪烁，报警时红色常亮。
模拟报警：用专用烟感测试剂（Smoke Sabre 等）喷向探测器，确认 10s 内报警、控制器显示正确地址。
隔离测试（IB 底座）：模拟总线短路，确认隔离器 23ms 内动作，其余设备正常工作。
灵敏度校验：控制器生成灵敏度报告，确保在 0.67%–3.77%/ft 范围内。
Class A 测试：分别断开 IN/OUT 端，探测器仍正常工作。
十、维护与故障处理
1. 日常维护
每季度：清洁探测器表面，测试报警功能。
每年：做灵敏度校准，更换老化底座 / 探测器。
施工期：探测器必须带防尘盖，避免粉尘进入光学腔。
2. 常见故障
无响应：检查总线电压、接线、底座接触、地址设置。
误报：清洁探测器、调整灵敏度、排除环境干扰（蒸汽 / 粉尘）。
隔离器动作：排查短路点，修复后复位隔离器。
十一、认证与标准
符合 GB 4715‑2005、UL 268、EN 54‑7、FM 认证。
安装遵循 NFPA 72、当地消防规范。
