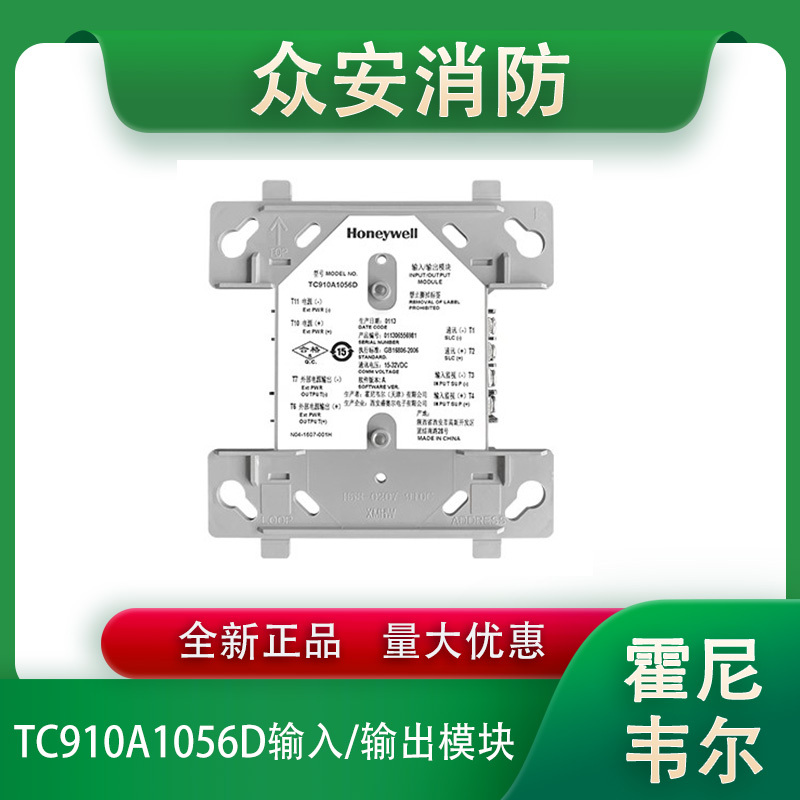

霍尼韦尔TC910A1056D输入输出模块

一，特点：

TC910A1056D模块具有单输出和单输入功能，其上的双LED指示灯可通过控制器发命令码显示灭、闪亮或恒量状态。

输入通道监视无源常开触点并将其状态反馈给控制器。输出通道输出一组常开触点，并对输出连线和外部输入电源进行监视。 （模块安装盒需另外订购）

二，特性

●   内建型 号识别 系统， 控制盘能 自动识 别该装 置为TC910A1056D。

●   回路直接供电，无需额外电源。

●   抗干扰性强（EMF/RFI）。

●   SEMS螺钉带有夹片，方便接线。

●   十进制地址（101-199），由CP900M电子编码器设定。

●   模块LED指示灯可通过控制器发命令码灭、闪亮或恒亮状态。

三，参数

工作电压：15～32VDC

工作温度：-10℃～55℃（14o F～131o F）

工作湿度：10%～95%RH相对湿度（无凝结）

静态电流：350μA 24VDC 无通讯

额定外部电压：DC24

外部电源直流电流：Max. 2A

四，安装示意图：

模块上有两个圆形十进制拨码盘，即编址模块的编址拨码开关。拨码开关的使用方法与智能型探测器相同，模块预埋盒的安装尺寸见图。
