鼎信TS-DH-1680剩余电流式电气火灾监控探测器

一、TS-DH-1680剩余电流式电气火灾监控探测器产品特点

1.布线方便：无极性，二总线。

2.强电保护：防止现场总线错接AC220V造成产品损坏。

3.超低功耗：超低监视电流及报警电流。

4.防误报警：探测器能够识别主回路的大电流冲击，有效防止冲击电流带来的误报警。

5.精度高：检测值与实际值误差小于2%。

6.阈值可设：探测器的电流报警阈值在50mA～1000mA范围内可设。

7.安全设计：强、弱电端子分离，标识明确，安全可靠。

8.安装方式：导轨式安装或螺丝安装。

二、TS-DH-1680剩余电流式电气火灾监控探测器技术参数

工作电压：总线16V～28V

监视电流：≤170μA

动作电流：≤200μA

主回路电流：315A

电流阈值：50mA～1000mA步长1mA可调

报警时间：30s±1s

指 示 灯

工作灯，绿色，正常工作时闪烁

报警灯，红色，正常工作时熄灭，报警时点亮

故障灯，黄色，正常工作时熄灭，传感器自身故障时点亮

适用对象：电缆

检测对象：剩余电流

通讯距离：≤1200m

编码方式：电子编码，可在1～252之间任意设定

防护等级：IP30

壳体颜色：黑色

外形尺寸：169mm×133mm×45mm（长×宽×高）

穿线孔径：80mm（直径）

重    量：约977g

使用环境：温    度：-10℃～55℃；

相对湿度：≤95%，不凝露

执行标准：

GB14287.2-2014《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》

三、TS-DH-1680剩余电流式电气火灾监控探测器结构特征

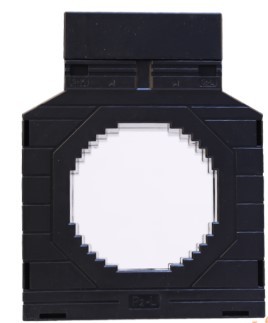

　　探测器外形示意如下图：

TS-DH-1680F剩余电流式电气火灾监控探测器
