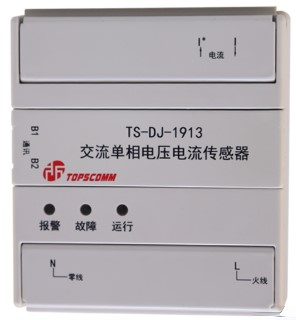

鼎信TS-DJ-1913交流单相电压电流传感器

一、TS-DJ-1913交流单相电压电流传感器特点

1.布线方便：无极性，二总线。

2.强电保护：防止现场总线错接AC220V造成产品损坏。

3.超低功耗：超低监视电流及报警电流。

4.功能明晰：区分中断供电、欠压、过压、过流等故障信息。

5.精度高：检测值与实际值误差小于1%。

6.阈值可设：欠压阈值、过压阈值、过流阈值可以设定。

7.安全设计：强、弱电端子分离，标识明确，安全可靠。

8.安装方式：导轨式安装。

二、TS-DJ-1913交流单相电压电流传感器技术参数

工作电压：总线16V～28V

监视电流：≤160μA

动作电流：≤200μA

电压监测：AC200V~AC400V，监测误差小于1%

电流监测：AC0.5A~AC5A（大于5A，需外接互感器，外接互感器的二次电流≤5A），监测误差小于1%

报警时间：30s±1s

指示灯：

工作灯，绿色，正常工作时闪烁

报警灯，红色，正常工作时熄灭，报警时点亮

故障灯，黄色，正常工作时熄灭，传感器自身故障时点亮

通讯距离：≤1200m

编码方式：电子编码，可在1～252之间任意设定

防护等级：IP30

壳体颜色：灰白色

外形尺寸：97mm×90mm×41mm（长×宽×高）

重量：约170g

使用环境：

温度：0℃～40℃；

相对湿度≤95%，不凝露

三、TS-DJ-1913交流单相电压电流传感器安装及注意事项

安装方法

1.按照GB50116-2013《火灾自动报警系统设计规范》中的相关规定和要求确定传感器的具体安装位置和数量。

2.传感器安装和接线前，请确保回路电源和消防设备电源已切断。

3.传感器采用导轨式安装。通过调节传感器底面锁扣，将传感器安装在导轨上。

注意事项

1.传感器安装结束后或每次定期维护保养后必须进行测试。

2.总线与消防设备电源线须分开走线。

3.禁止一切带电作业活动，注意安全。
