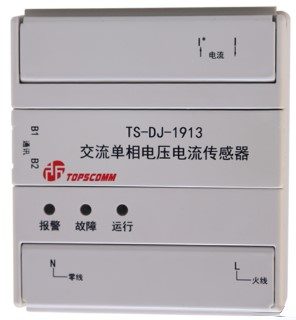

鼎信TS-DJ-1933三相四线电压电流传感器

一，技术特点：

工作电压：总线16V~28V

监视电流：≤170uA,

通讯距离：≤1200m

报警电流：≤210pA

防护等级：IP30

报警时间：305±1s

壳体颜色：灰白色

重量：约215g

编码方式：电子编码,可在1~252之间任意设定

使用环境：温度:0°℃~40℃;相对湿度≤95%,不凝露

电压监测：AC200V~AC400V,监测误差小于：1%

电流监测：ACO5A~AC5A(大于5A,需外接互感器,外接互感器的二次电流s5A)

监测误差：小于1%

指示灯：工作灯,绿色,正常工作时闪烁

报警灯：红色,正常工作时熄灭,报警时点亮

故障灯：黄色,正常工作时熄灭,传感器自身故障时点亮

二，产品特点

1、布线方便:无极性,二总线。

2、强电保护:防止现场总线错接AC220造成产品损坏

3、功能明晰:区分中断供电、缺相、欠压、过压、过流故障信息

4、超低功耗:超低监视电流及报警电流

5、精度高:检测值与实际值诶差小于1‰。

6、模式可设:可选择三相四线电工作模式和单相电工作模式。

7、阈值可设:欠压阈值、过压阈值、过流阈值可以设定

8、安全设计:强、弱电端子分离,标识明确,安全可靠。

三，安装方式:导轨式安装

安装布线

接线方法:两根总线线缆分别接在B1、B2端子上,端子不区分正负极性。当选用三相四线电工作模式,对于电压端,将三相电的A相、B相、C相、中性线分别接入传感器的UA、UB、UC、UN端子;对于电流端,将三相四线电源的三相电流分别从A、1B、IC端子接入,再从A*、1B*、|C*端子引出接线当选用单相电工作模式,对于电压端,将单相电源的火线、零线分别接入传感器的∪A、∪N端子对于电流端,将电流线从A端子接入,再从A*端子引出接线,接线示意图分别如图1、图2所示：
