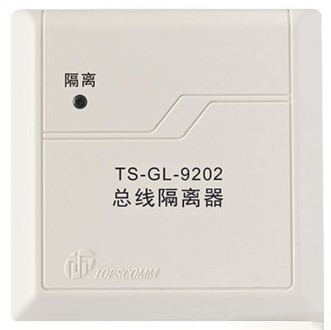

鼎信TS-GL-9202总线隔离器

一、TS-GL-9202总线隔离器产品特点

超低功耗，具有极低的监视及动作电流。

短路检测及信息上报时间小于1s。

非电子编码型。

可设置总线电流检测阈值。

底座采用插拔式结构，压线螺钉采用防脱设计。

二、TS-GL-9202总线隔离器技术特性

型号名称：TS-GL-9202总线隔离器

工作电压总线：16V～28V

监视电流：≤350μA

动作电流：≤50mA

负载电流：150mA/300mA 可设置(默认300mA)

指示灯：隔离：红色，巡检不亮，短路时常亮

线 制：无极性二总线

编码方式：非编码型

外形尺寸：87.0mm×87.0mm×38.8mm（带底座）

壳体颜色：米白色

使用环境

温 度：-10℃～+55℃

相对湿度：≤95%，不凝露

三，接线示意图：
