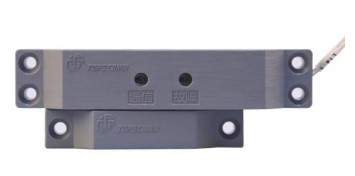

鼎信TS-MC-2605防火门监控模块

一、TS-MC-2605防火门监控模块产品特点

总线供电，无需外接24V电源，超低功耗。

错搭保护，防止现场总线错接AC220V+20%造成产品损坏。

故障上报时间可设1~25min，出厂默认2min。

二、TS-MC-2605防火门监控模块技术特性

型号名称：TS-MC-2605防火门监控模块

工作电压：总线16V～28V

工作电流：监视电流≤88μA

编码方式：电子编码，占1个地址点， 1～252之间任意设定

线    制与控制器无极性二线制连接

外形尺寸：120mm×24mm×15mm

重    量：约68g

使用环境

温度：-25℃～+55℃

相对湿度≤95%，不凝露

三、TS-MC-2605防火门监控模块布线及注意事项

　　总线：与现场总线无极性连接。

　　布线：总线宜选用RVS-2×1.0mm²或1.5mm²阻燃或耐火双绞线；穿金属管或阻燃管敷设。

　　磁锭安装位置尽量贴近模块上的干簧管标识，且需根据门是否导磁，按要求安装磁锭。

　　模块上下不可倒置安装，有干簧管标识的一面朝下。

　　模块不应安装在有强磁场作用的地方。
