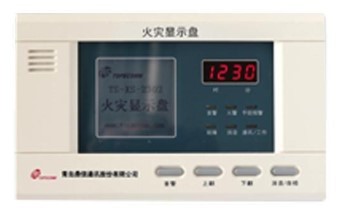

鼎信TS-XS-2302火灾显示盘楼层显示器

一、TS-XS-2302火灾显示盘产品特点

1.强电保护电路，防止现场总线错接AC220V+20%造成产品损坏。

2.无极性二总线制，具有节电工作模式，无需外加24V电源。

3.大屏幕液晶汉字显示，显示更直观。

4.采用智能分区处理算法，准确显示火警信息，可根据需要设置全显、本层显或临显显示模式。

5.可区分手动报警信息和探测器报警信息。

6.采用免剥线接线结构，现场安装便捷、可靠。

二、TS-XS-2302火灾显示盘技术参数

型号：TS-XS-2302

工作电压：总线16V～28V

监视电流：≤8mA

动作电流：≤14mA

显示方式：液晶显示火警总数、序号、报警时间、二次码、设备类型、设备描述信息

显示容量：≤999条

线制：无极性二总线

编码方式：电子编码，可在1～252之间任意设定

使用环境：

温度：-10℃～+55℃

相对湿度：≤95%，不凝露

执行标准：GB 17429-2011《火灾显示盘》

三、TS-XS-2302火灾显示盘结构特征

四、TS-XS-2302火灾显示盘布线要求

　　无极性二总线宜选用RVS-2×1.0mm2或1.5mm2阻燃或耐火双绞线，穿金属管或阻燃管敷设。
