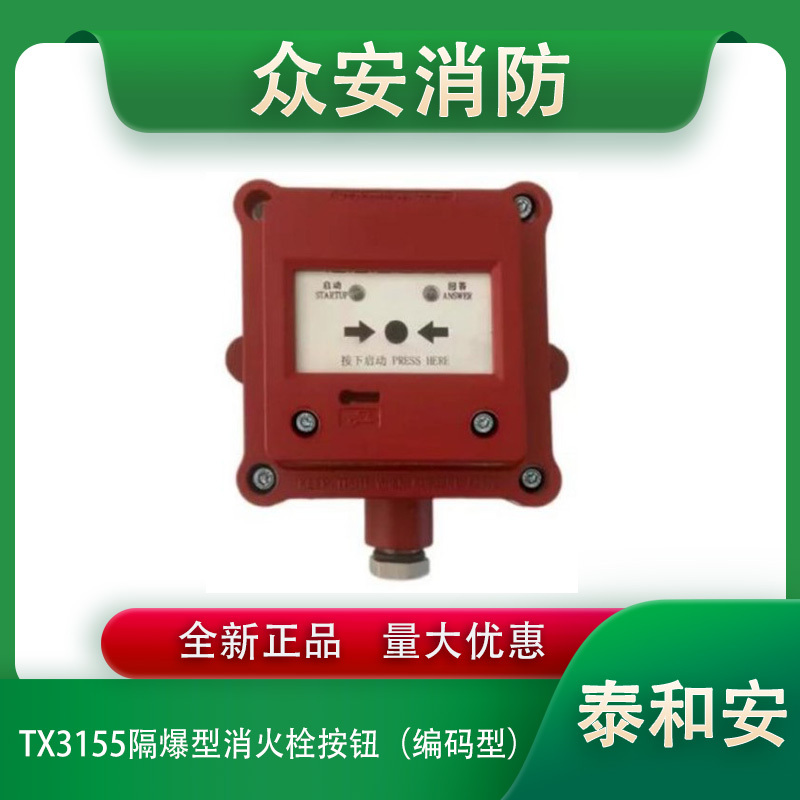

泰和安TX3155隔爆型消火栓按钮（编码型）
一、概述
TX3155 消火栓按钮为编码型，防爆类型为隔爆型，防爆标志为 Ex db IIC T6 Gb，适用于石油、化工等行业具有防爆要求的 1 区及 2 区使用。消火栓按钮采用无极性二总线的连接方式，可接入本公司生产的 T3 系列火灾报警控制器。当需启用消火栓按钮时，可直接按下按片，此时消火栓按钮的红色启动指示灯亮。火灾报警控制器在确认了消防水泵已启动运行后，就向消火栓按钮发出命令信号点亮绿色回答指示灯，表示消防水泵已启动运行。
二、特点
1. 软硬件多级滤波，提高了消火栓按钮的抗干扰能力，对电磁干扰有良好的抑制能力
2. 按片按下必须采用专用钥匙手动复位3. 按下消火栓按钮按片，可由消火栓按钮提供独立输出触点，可直接控制其它外部设备
4. 编码方式为电子编码方式，可现场改写
5. 隔爆型结构设计，防护等级高
三、技术参数
1. 工作电压：DC24V（15V～28V）
2. 工作电流：
总线静态电流：≤0.5mA 总线启动电流：≤2.5mA
3. 功耗：P≤0.08W
4. 输出触点容量：额定 DC30V/100mA 无源输出触点信号，接触电阻≤100mΩ
5. 防爆标志：Ex db IIC T6 Gb
6. 防爆合格证：CNEx22.2990X
7. 启动零件形式：可重复使用型
8. 启动方式：人工按下按片
9. 复位方式：用专用钥匙复位。
10. 状态指示：
启动指示灯，红色，正常巡检时周期性闪亮，闪亮周期约 6s，启动时常亮。
回答指示灯，绿色，正常情况下不亮，有回答时常亮。
11. 线制：无极性二总线，若需直接启泵控制，需将消火栓按钮与水泵控制箱连接。
12. 编码方式：电子编码，编码范围（1～242）
13. 使用环境：温度-20℃～+55℃ ，相对湿度≤95%RH，不凝露
14. 壳体材料：铝合金 红色
15. 外壳防护等级：IP66
16. 重量：1245g(不含铠装电缆接头)
17. 外形尺寸：158mm×140mm×74mm(不含铠装电缆接头)
18. 安装孔距：135mm
19. 执行标准：GB 16806-2006、GB/T 3836.1-2021、GB/T 3836.2-2021
四、结构特征和工作原理：
1. 外形尺寸
图 1 外形尺寸示意图（单位：mm）
2. 内部结构
图 2 内部结构示意图
3. 工作原理
本消火栓按钮采用按压启动方式，通过机械结构进行自锁，可减少人为误触发现象。消火栓按钮内置单片机，完成启动检测及与控制器通讯功能。按下消火栓按钮按片，启动消火栓按钮，消火栓按钮提供独立输出触点，启动消防水泵，火灾报警控制器在确认了消防水泵已启动运行后，点亮消火栓按钮的绿色回答指示灯。
消火栓按钮采用隔爆结构实现防爆性能。
五、安装与布线：
1. 安装
警告：安装设备之前，必须切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连
接线准确无误。安装应符合《GB/T 3836.15-2017》的有关要求。
安装方法：消火栓按钮进线管采用明装方式（如图 3）。
图 3 消火栓按钮安装示意图
2、接线：
ⅡC 环境下应采用 ZG-KZEX16-M20 填料涵，该填料涵为选配器件。
ⅡB 环境下可以使用选配提供的电缆引入装置。
消火栓按钮底壳与上盖之间采用螺钉固定连接方式，接线时需打开外壳。接线如图 4。
图 4 消火栓按钮拆卸示意图
Z1 、Z2 ：与信号总线连接，无极性。
NO、COM：无源输出端子，额定 DC30V/100mA，当消火栓按钮按下时，输出触点闭合信号，
可直接控制外部设备。
地线接地牢靠。
布线要求：布线电缆应选用截面积≥1.5mm²的护套电缆，电缆外径 6-16mm，应满足防爆接
线要求。
3、编码操作：
可利用我司手持电子编码器进行现场编码（在 1～242 之间任意设定，但同一个回路中地址码应**），具体设置步骤和方法请参见手持电子编码器的使用说明书。
4、测试
警告：待全部设备都安装完毕后再接通电源。
1）消火栓按钮在进行测试之前，应通知有关管理部门，系统将进行维护，会因此而临时停止工作。同时应切断将进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联
动。
2）按下消火栓按钮按片，消火栓按钮红色火警指示灯应点亮，控制器应显示该消火栓按钮地址。
3）测试结束后，用复位钥匙使消火栓按钮复位，并通知有关管理部门系统恢复正常。
在测试过程中不合格的消火栓按钮检验其连接线是否正常，然后再进行测试，如仍不能通
过测试，则应返回维修
5、应用说明
消火栓按钮安装在爆炸危险区内，防爆等级应满足所在环境防爆要求，可以与安全区内防爆设备在同一总线回路内，详见图 5。
六、使用与操作
发生火警时，按下按片，消火栓按钮指示灯红色指示灯点亮，同时火灾报警控制器发出声光报警信号，值班人员进行相应处理。处理完成后，需采用专用钥匙进行复位，再通过控制器
进行复位操作
