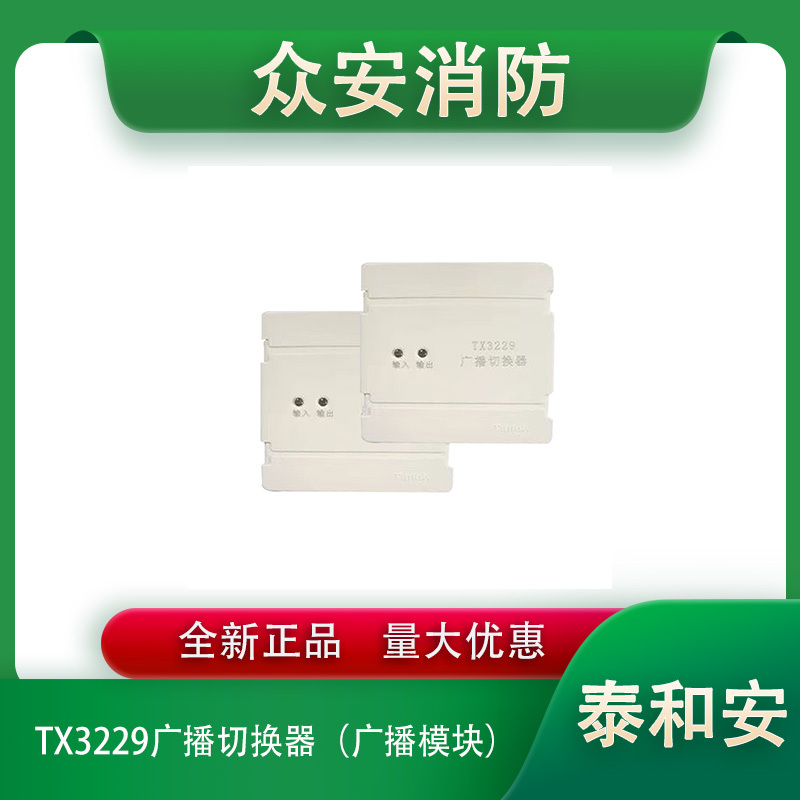

泰和安TX3229广播切换器（广播模块）

一、概述

　　TX3229广播切换器用于控制具有动作信号输出的被动型消防设备，负责将火灾报警控制器的联动指令传送给受控设备，再将受控设备的动作反馈信号传送回火灾报警控制器。

　　本切换器外形美观，采用插拔式结构，方便施工安装：采用专用集成芯片，其有强大的分析判断能力，可对所连接受控设备的控制线（断路状态、短路状态）、反馈线（断路状态、短路状态）进行检测，并通过指示灯给出状态指示。

二、TX3229广播切换器功能特点

　　1.采用专用集成芯片

　　2.总线、输入线、输出线之间均采用隔离设计，减少外部干扰的影响

　　3.输入可设置为常开或常闭模式

　　4.无源触点输出

　　5.软硬件多级滤波，提高抗干扰能力

　　6.插拔式结构，方便施工安装

三、TX3229广播切换器技术参数

型号TX3229

名称广播切换器

品牌泰和安

总线协议T3协议

工作电压总线电压：15~28V(脉冲电压)；电源电压：DC24V(20V~28V)

工作电流

总线监视电流：≤0.5mA；总线动作电流：≤2.0mA

电源监视电流：≤3.5mA；电源动作电流：≤20.0mA

指示灯

输入指示灯：红色（正常监视状态闪亮一次，故障状态闪亮两次，反馈状态常亮）

输出指示灯：红色（动作状态常亮）

编码方式电子编码（占一个总线地址点，编码范围在1~242之间任意设定）

终端电阻10KΩ

线制与火灾报警控制器采用无极性二总线连接，与电源采用无极性电源线连接

使用环境温度-10℃~+55℃

相对湿度≤95%RH，不凝露

重量约106g（含底座）

外形尺寸86mm×86mm×33mm（含底座）

四、TX3229广播切换器接线图

TX3229广播切换器接线图

　　Z1、Z2：总线信号输入，无极性；

　　D1、D2：24V电源输入；

　　COM、NO：常开触点输出，触点容量30V/2.0A；

　　RET1、RET2：监视信号输入，无源接点；

　　D3、D4：辅助电源输出（≤500mA),D3为负极，D4为正极；

　　NC：预留功能端子。

　　注意：在输入线的末端必须并联一个10KΩ的终端电阻，否则控制器将报该切换器的“反馈线故障”。由于输出线接有受控设备作为负载，故无须配接终端电阻；不可断开受控设备做试验，否则控制器将报该切换器的“输出线故障”。
