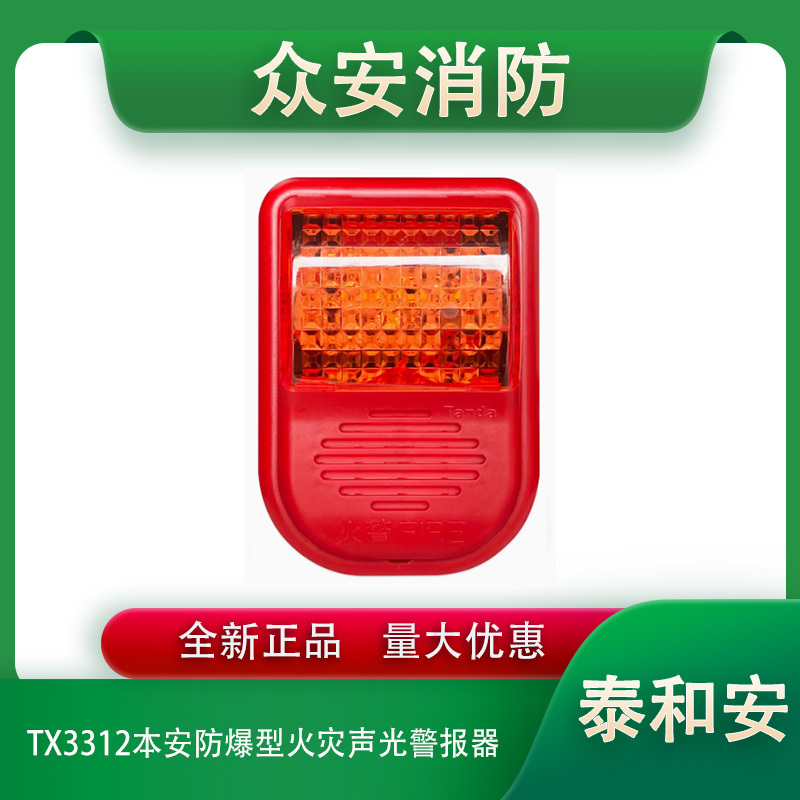

泰和安TX3312本安防爆型火灾声光警报器（编码型）

5.1产品特点

1)采用声与光独自控制，实现声光与广播交替报警。

2)利用多只高亮LED作为光源，显示醒目、寿命长、功耗低。

3)电子编码方式，可由电子编码器直接编址，工程调试简便可靠。

4)二线制总线供电方式，使用可靠。

5)软硬件滤波设计，提高产品抗干扰能力。

5.2技术参数

工作电压：脉冲15～28V

工作电流

总线静态电流：≤0.4mA

总线报警电流：≤7mA

监视电压：DC7V，6～8V

监视电流：≤2mA

声压级（A计权）：启动后声音由小变大，3～5秒后达到稳定，稳定后正前方3米处75dB～100dB

变调周期：2.5S～4.5S

闪光频率：1.0Hz～1.8Hz

线制：无极性二总线

安全栅输出参数：U0=28V，I0=93mA,C0=0.083μF，L0=4.2mH,P0=0.65W

防爆标志：ExibIICT6Gb

防爆合格证号：CNEx20.0065X

温度：-20℃～+55℃

相对湿度：≤95%，不凝露

外形尺寸：121mm×86mm×45mm（含底座）

壳体颜色：红色

重量：约91g（含底座）

执行标准：GB26851-2011、GB3836.4-2010、GB3836.1-2010

5.3结构特征

声光警报器外形示意图如图5-1所示(尺寸单位mm)。

工作原理

本声光警报器为二线制编码型火灾声光警报器，内置集成微处理器，防爆场所通过隔离式安全栅接收火灾报警控制器的控制命令，并根据接收到的命令控制声、光信号的输出

5.4安装方法

警告：安装声光警报器之前，请将控制器关机或断开该回路电源，并确认全部底座已安装牢靠。安装应符合《GB/T3836.15-2017》的有关要求。

安装方法：

1)安装声光警报器时，只需取下声光警报器，将电线并接在声光警报器底座的Z1、Z2端子上，再安好声光警报器即可，安装示意图如图5-2所示。

5.5接线方法

声光警报器的接线方式如图5-3所示。

接线端子说明

Z1、Z2：总线信号输入，无极性；

D1、D2、COM为未使用端子。

5.6布线要求

(1)布线电缆应选用截面积≥1.0mm2的本安电缆，且电缆间的分布电容不得大于0.12μF，分布电感不得大于2.0mH；

(2)本质安全电路电缆和非本质安全电路电缆应分开布线，应采用不同颜色的线进行区别，并保持一定距离（至少为50mm）；

(3)接线与探测器底座端子连接处应做密封处理（无裸露铜线）；

(4)危险场所内使用的电缆不宜有中间接头；

(5)穿金属管（线槽）或阻燃PVC管敷设。
