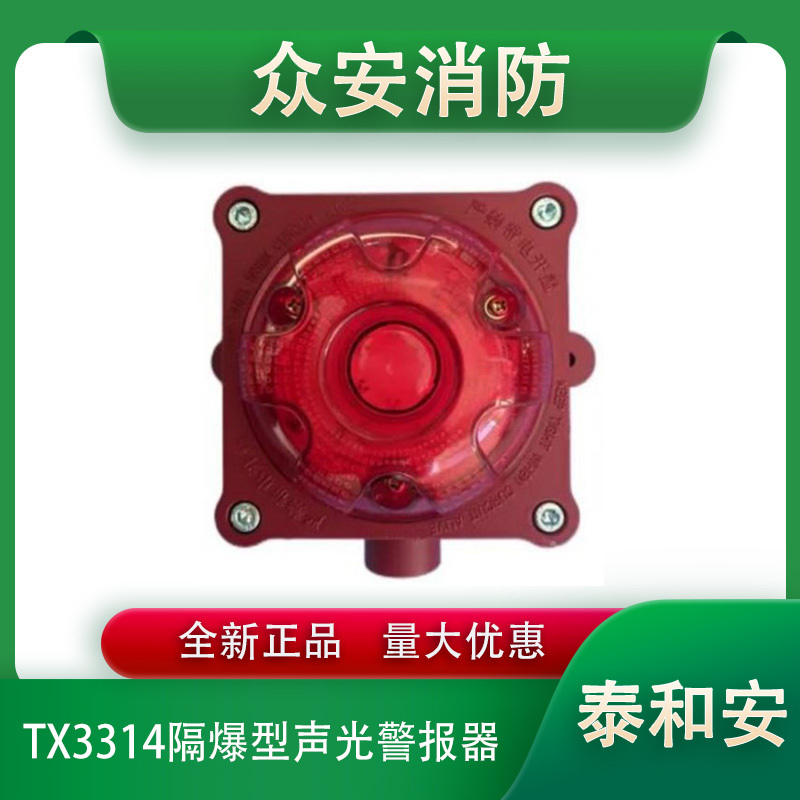

泰和安TX3314隔爆型火灾声光警报器（编码型）
一、概述
TX3314 火灾声光警报器（以下简称声光警报器）为编码型，防爆类型为隔爆加本质安全型，防爆标志为 Ex db ib IIC T6 Gb，适用于石油、化工等行业具有防爆要求的 1 区及 2区使用。本声光警报器采用无极性二总线的连接方式，可接入本公司生产的火灾报警控制器，可由消防控制中心的火灾报警控制器控制。声光警报器启动后发出强烈的声光报警信号，以达到提醒现场人员注意的目的。
二、特点
1. 采用声与光独自控制，实现声光与广播交替报警。
2. 利用多只高亮 LED 作为光源，显示醒目、寿命长、功耗低。
3. 电子编码方式，可由电子编码器直接编址，工程调试简便可靠。
4. 二线制总线供电方式，使用可靠。
5. 隔爆、本安型，无需安全栅。
三、技术参数
1. 线 制：无极性二总线
2. 工作电压：DC24V
3. 工作电流：监视电流：≤0.5mA 启动电流：≤8mA
4. 防爆标志：Ex db ib IIC T6 Gb
5. 防爆合格证：CNEx22.2991X
6. 声 压 级（A 计权）：启动声音渐变，3～5 秒后正前方 3 米 75dB～115dB
7. 变调周期：2.5S～4.5S
8. 闪光频率：1.1Hz～1.4Hz
9. 编码方式：电子编码
10. 使用环境：
温 度：-20℃～+60℃，相对湿度：≤95%RH，不凝露
11. 外形尺寸：158mm×140mm×83mm(不含铠装电缆接头)
12. 外壳防护等级：IP66
13. 壳体材料：铝合金+ABS
14. 重 量：约 1090g(不含铠装电缆接头)
15. 执行标准：GB 26851-2011、GB/T 3836.1-2021、GB/T 3836.2-2021、GB/T 3836.4-2021
四、结构特征和工作原理
1．外形尺寸
图 1 外形尺寸示意图（单位：mm）
3.工作原理
本声光警报器为二线制编码型火灾声光警报器，内置集成微处理器，接收火灾报警控制器的控制命令，并根据接收到的命令控制声、光信号的输出。采用高亮度 LED 指示及压电蜂鸣器驱动。壳体采用隔爆外壳，内含安全栅电路，满足防爆需求。
五、安装与布线
1、安装
声光警报器安装示意图如图 3 所示，将探测用两颗膨胀螺钉固定在屋顶上。
警告：安装之前，请将控制器关机或断开该回路电源，并确认全部底座已安装牢靠。安装应符合《GB/T 3836.15-2017》的有关要求。
应按照GB 50116《火灾自动报警系统设计规范》中的相关规定和要求确定产品的安装位置和数量。
图3 警报器安装示意图
2、接线：
ⅡC 环境下应采用 ZG-KZEX16-M20 填料涵，该填料涵为选配器件。
ⅡB 环境下可以使用随机提供的电缆引入装置。
布线电缆应选用截面积≥1.5mm2的护套电缆，电缆外径 6-16mm，接线见图 4，应满足防爆接线要求。
3、编码：
编码操作：利用我司手持电子编码器进行编码（在 1～242 之间任意设定，但同一个回路中地址码应**），具体设置步骤和方法请参见手持电子编码器的使用说明书。
4、测试：
（1）接通控制器进行在线设备注册，核对已安装的警报器数量与控制器注册的警报器数量是否一致
（2）使用生烟器使警报器报警，警报器指示灯将常亮，同时向控制器发出报警信息
（3）测试结束后，通过火灾报警控制器使警报器复位
5、应用说明：
警报器安装在爆炸危险区内，防爆等级应满足所在环境防爆要求，可以安全区内非防爆设备在同一总线回路内，详见图 5。
六、使用与操作
当发生火警时，可在控制器上进行启动，或通过联动关系启动，火警处理后再进行复位操作
