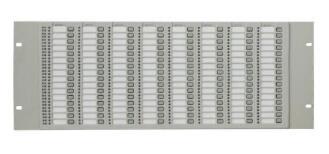

泰和安TX6502/TX6503总线操作盘

一、TX6502/TX6503总线操作盘概述

　　TX6502（64点）和TX6503(128点)总线操作盘实际是TX3006火灾报警控制器上联动单元的扩展。操作盘通过RS485通讯接口与TX3006系列火灾报警控制器配接，用该操作盘上的启动按键对联动设备进行手动控制。

二、TX6502/TX6503总线操作盘特点

1、内置微处理器，处理速度快；

2、RS485通讯方式，地址由主机设定；

3、外观简洁，操作简单，使用方便。

三、TX6502/TX6503总线操作盘技术参数

1、容量TX3502容量：64个联动点；TX3503容量：128个联动点

2、工作电压DC24V±10%

3、工作电流监视电流≤50mA，

4、全启动反馈电流≤200mA

5、工作环境温度0℃～40℃，

6、相对湿度≤95%RH

7、线制与控制器采用RS485连接；与DC24V电源线采用有极性二线连接

8、外形尺寸

TX6502：483.0mm×89.0mm（2U）

TX6503：483.0mm×177.0mm（4U）
