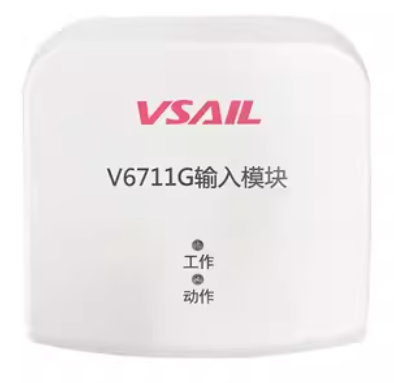

福赛尔V6711G输入模块监视模块

一、V6711G输入模块的概述

V6711G输入模块用于监控消防灭火系统设备的状态信号，其将接收到的无源开关量信号，通过回路总线传送到火灾报警联动控制器以实现系统的灭火联动。本品采用专用嵌入式单片机（MCU）技术，固化智能信息采集和处理程序，工作稳定，电路采用隔离信号采样电路，提高其抗干扰能力。

本品满足国家标准GB16806-2006《消防联动控制系统》，适用于福赛尔生产的V6800系列火灾报警控制器（联动型）所组成的火灾报警控制系统。

二、V6711G输入模块的特点

分布式智能产品，插拔式结构设计

接收无源开关量信号

反馈信号与模块内部电路完全隔离

三、V6711G输入模块的技术参数

工作电压：DC15V-28V调制脉冲

监视电流：≤0.5mA

报警电流：≤1mA

工作温度：-10℃~+50℃

环境湿度：≤95%RH（40±2℃）无凝露

状态指示：

正常监视时“工作”灯闪亮、动作灯不亮；

接收到反馈信号时“工作”灯熄灭、“动作”灯常亮

反馈输入：接收无源开关量信号

外形尺寸：82mm×82mm×35.5mm（含底座）

连接方式：总线回路无极性连接

传输距离：≤2000m

编址范围：0#~255#

编码方式：电子编码

安装方式：明装，插拔式结构

配接底座：V6613G

四，安装接线示意图：
