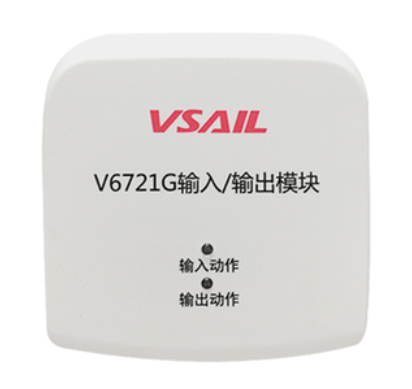

福赛尔V6721G输入模块

一、V6721G输入/输出模块的概述

V6721G输入/输出模块用于火灾报警及联动控制系统对消防灭火设备实施控制。本品采用专用嵌入式单片机（MCU)技术，固化智能信息采集和控制程序，对于控制输出及反馈输入均具有线路检测功能。工作稳定，电路采用隔离信号采样电路，提高其抗干扰能力。

本品满足国家标准GB16806-2006《消防联动控制系统》，适用于福赛尔的V6800系列火灾报警控制器（联动型）所组成的火灾报警控制系统。

二、V6721G输入/输出模块 的特点

分布式智能产品，插拔式结构设计。

模块具有常开，常闭方式设置功能（出厂为常开）

无源常开输出方式具有断线监测功能。

无需对模块提供24V工作电源，可降低施工成本。

反馈输入端接收无源开关量信号。

反馈信号与模块内部电路完全隔离。

三、V6721G输入/输出模块 的技术参数

总线信号电压：DC15V-28V调制脉冲

工作电源电压：DC24V

总线监视电流：≤0.5mA

总线启动电流：≤1mA

工作温度：-10℃~+50℃

环境湿度：≤95%RH（40±2℃）无凝露

状态指示：

“输出动作”灯正常监视时闪亮，启动时灯常亮；

无反馈信号时“输入动作”灯不亮，接收到反馈信号时灯常亮

输出容量：DC30V/2A

连接方式：回路总线无极性连接

外形尺寸：82mm×82mm×35.5mm（含底座）

安装方式：明装，插拔式结构

编码方式：电子编码

编址范围：0#へ～ 255#

传输距离：≤2000m

配接底座：V6613G
