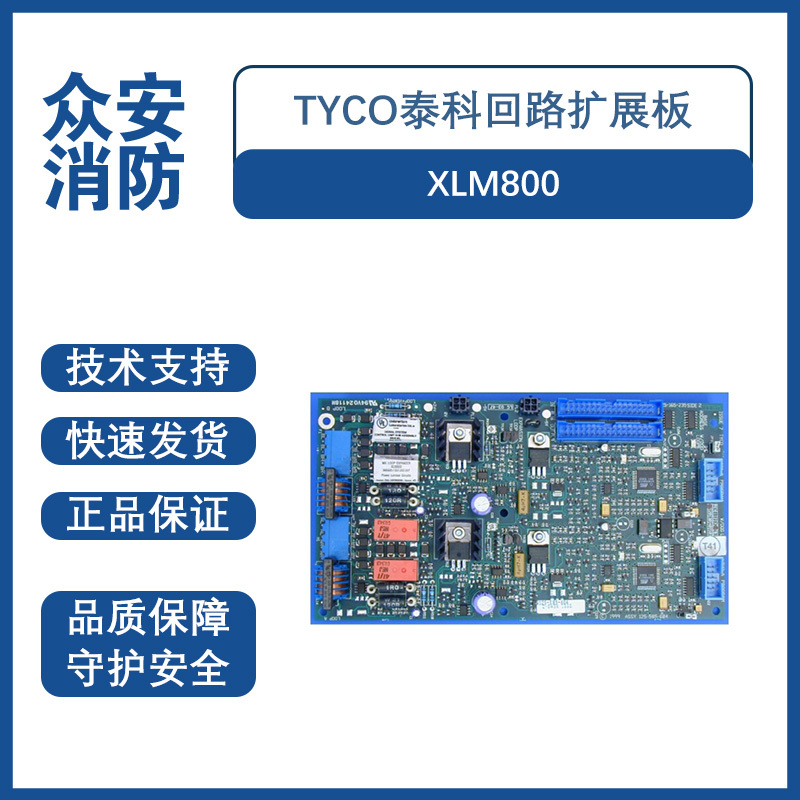

Tyco泰科XLM800回路扩展板（557.202.007）
一、基本信息
型号：XLM800
物料编号：557.202.007
功能：双回路扩展卡，每板扩展 2 路 MX 数字回路
适配主机：T2000（MX 系列）、Minerva MX
安装方式：叠层式（piggyback），插在 FIM801/FIM802 或另一块 XLM800 上
认证：EN54 Pt.2、UL864、船级社海事认证（T2000CV）
二、回路能力
每板回路数：2 路（C、D 回路）
单回路设备容量：最多 128 个地址点（探测器 / 模块混合）
系统**扩展：
T2000 标配 FIM802：2 回路
加 1 块 XLM800：4 回路
加 2 块 XLM800：6 回路
加 3 块 XLM800：8 回路（**）
回路类型：MX 数字两线制，带短路隔离保护
三、电气参数
工作电压：
+5V ±0.25V（板内逻辑）
+24V ±2.4V（回路供电）
+40V ±2V（回路驱动）
功耗：
静态：约 67 mA
报警：约 67 mA
回路通讯：两线制差分，轮询速率约 1500 点 / 秒
四、物理与环境
尺寸（高 × 宽 × 深）：17.5 mm × 104 mm × 196 mm
重量：约 156 g
工作温度：-5℃ ~ +40℃
存储温度：-20℃ ~ +85℃
湿度：≤95%（无冷凝）
五、关键特性
短路隔离：每回路内置隔离电路，单回路短路不影响其他回路
热插拔兼容：支持在线更换扩展板（系统不停机）
冗余替换：可替代 FIM 原有回路，实现回路冗余备份
总线接口：板载 RBUS（RS-485），与 CPU800 通讯，距离最远 1200 m
六、系统配套
必须配合：CPU800（主控卡）+ FIM801/FIM802（基础回路卡）
供电：由 PSB800/PSM800 24V 电源供电
扩展 I/O：可与 IOB800、XIOM 等 I/O 板协同扩展
