海湾ZD-02直控盘终端器（多线）

一、海湾ZD-02直控盘终端器概述

　　海湾ZD-02直控盘终端器（以下简称终端器），主要用于重要设备的启动、停动控制。与具有断路、短路检测功能的GST-LD-KZ08H直控盘配合使用。

二、ZD-02直控盘终端器特点

　　1.ZD-02提供一组常开触点、一组常闭触点，使直控盘与被控设备电气隔离；

　　2.实现启停控制、向直控盘提供反馈信号；

　　3.ZD-02终端器本身提供对外接线，便于现场接线。

三、ZD-02直控盘终端器技术特性

工作电压：工作电压：DC24V；允许范围：DC20V～DC28V

工作电流：监视电流≤4.5mA；动作电流≤26mA

输出容量：5A ，AC220V 或 5A ，DC24V；

线制与直控盘：采用二线制连接；与现场设备采用六线连接，其中有四根线用于被控设备的启停操作，其余两线用于接收回答信号

使用环境温度：-10℃～55℃；相对湿度≤95%，不凝露

外形尺寸：68mm×64mm×26.5mm

外壳防护等级：IP30

壳体材料和颜色：阻燃 ABS，瓷白

重量：约 116g（带连接线）

四、海湾ZD-02直控盘终端器结构特征

　　终端器外形示意图如下图所示：

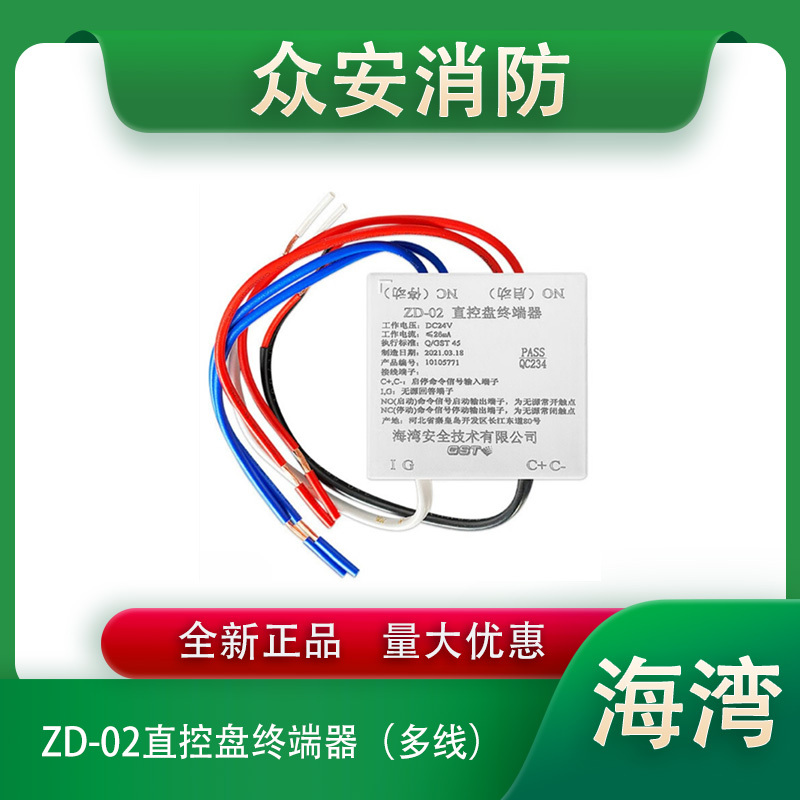

ZD-02直控盘终端器外形示意图

五、ZD-02直控盘终端器安装与布线

　　警告：安装设备之前，请切断回路的电源。

　　1.安装前应首先检查外壳是否完好无损，标识是否齐全。

　　2.终端器采用明装方式，将终端器外接线按标识及接线说明和外部相应电气线缆连接。根据现场环境将终端器固定在合适位置即可。

　　接线说明如下：

　　C+、C-：启停命令信号输入端子；

　　I、G：无源常开回答信号输入端子；

　　以上为弱电端子；

　　NO(启动)：启动命令信号输出端子，为无源常开触点；

　　NC（停动）：停动命令信号输出端子，为无源常闭触点。

　　4.布线要求：各外接线建议采用RV线，导线截面≥1.5mm2。

六、ZD-02直控盘终端器应用方法

　　利用一个终端器可完成对交流设备的启停控制，原理图如下图所示。

ZD-02直控盘终端器控制交流型设备示意图

控制交流型设备示意图

ZD-02直控盘终端器接线图

ZD-02直控盘终端器接线图
