松江云安ZY-4D气体灭火控制器

一．系统简介：

       ZY-4D气体灭火控制器（简称灭火控制器）按照国标GB16806-2006有关消防联动控制系统的设计规范，运用总线技术设计而成的新产品。它是上海松江飞繁电子有限公司生产的火灾报警控制器（简称报警控制器）的配套产品。整个系统的火灾报警功能由报警控制器的报警总线来完成；报警控制器通过RS-485总线将自动灭火的“启动”信号传达到灭火控制器。灭火控制器通过灭火总线来自动或手动控制一些特殊模块来实现灭火功能。每个保护区使用输入或输出总线模块的设备有：地址声光警报器、气体喷洒警告灯、现场启停控制盘、现场“自动/手动”状态控制盘以及用来控制同一个保护区内的“现场联动设备”（这些设备，用来关闭保护区域的防火门、窗和防火阀，停止通风空调系统等）的几个输入输出模块（可以扩展来控制多个“现场联动设备”）。同时，在钢瓶室中，对应同一个保护区的几个输入输出模块和“瓶头阀”的输入模块等也接在灭火总线上，由灭火控制器来控制。用一块液晶显示屏来显示灭火控制器的初始化状态和4项运行内容（火警、启动、故障、反馈），以及进入了气体灭火的延时阶段中的倒计时延时数等。一套灭火控制器可同时保护4个灭火保护区（简称保护区）。一台火灾报警控制器，最多可带8套灭火控制器，32个保护区。

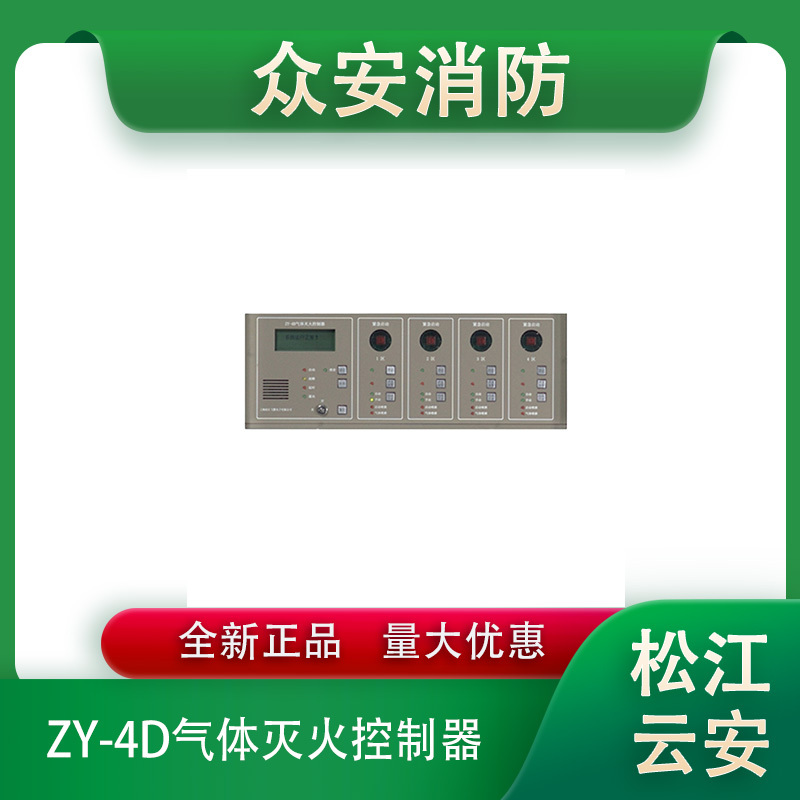

（图1）——ZY-4D气体灭火控制器产品面板

图1说明：

1．液晶显示屏：显示灭火控制器的各种运行状态。

2．灭火控制盘的喇叭：发出“启动”音或“气体喷洒”音。“故障”音由蜂鸣器发出。

3．系统状态指示灯（6个）：启动、故障、延时、消音、按键有效、系统故障等6个指示灯。“启动”指示灯，平时不亮。当报警控制器向灭火控制器发来自动灭火的“启动”信号时，点亮“启动”指示灯。“故障”指示灯，当灭火控制器出现任一故障时，点亮“故障”指示灯。“延时”指示灯，当某一个保护区进入灭火“延时”阶段时，点亮“延时”红色指示灯。“消音”指示灯，在灭火控制器有故障启动反馈时，消音后，“消音”灯点亮。“按键有效”指示灯点亮，表示可以对控制器进行操作，反之为键锁状态，不能操作。“系统故障”指示灯点亮时，表明控制器有严重故障，请联系维修人员或厂家。

4．“消音”指示灯和操作键锁：在消音时，作为“消音”指示灯。当系统处于“查询”状态时，“消音”键作为“选择”键使用。操作键锁用来锁住除“消音”键外的其它操作键。

5．系统操作键（5个）：“消音/退出”键、“编程/确认”键、“上下”键和“复位”键。“消音/退出”键主要用来进行消音操作。“编程/确认”键的用法下面另有详述。“复位”键用来进行灭火控制器的复位操作，它能保持复位前的灭火控制器的状态。（当灭火控制器开机上电时，所有区操作面板上，全部是“手动”状态指示灯亮。）

6．分区状态指示灯（7个）：本区“启动”指示灯（红）；本区“停止”指示灯（绿）；本区“声光启动”指示灯（红）；本区“自动”状态指示灯（绿）；本区“手动”状态指示灯（绿）；本区“启动喷洒”指示灯（红）；本区“气体喷洒”指示灯（红）。当按下面板“紧急停止”按钮时，“停止”指示灯亮。当按下“声光启动”按钮。“声光启动”指示灯亮；再按一下“声光启动”按钮，“声光启动”指示灯灭。当系统处于“自动”状态时，“自动”状态指示灯亮。当系统处于“手动”状态时，“手动”状态指示灯亮。当气体喷洒启动阀被启动后，“启动喷洒”指示灯亮。当气体喷洒被确认后，“气体喷洒”指示灯亮。

7．本区“自动/手动”状态面板选择按钮：当本区“自动”状态指示灯亮，说明本区是处于“自动”状态；当本区“手动”状态指示灯亮，说明本区是处于“手动”状态。本区“自动”或“手动”状态指示灯，必亮其一。

8．本区“声光启动”按钮：用来手动启动或停止本区的声光警报器，按一次“声光启动”按钮就启动声光警报器；再按一次“声光启动”按钮声光警报器就停止。

9．本区面板手动“紧急停止”按钮：用来手动紧急停止已经启动了的一次灭火过程。

10．本区面板手动“紧急启动”按钮：用来手动紧急启动一次新的灭火过程。
