霍尼韦尔XLS800G 火灾报警控制器（柜式）

一，概述：

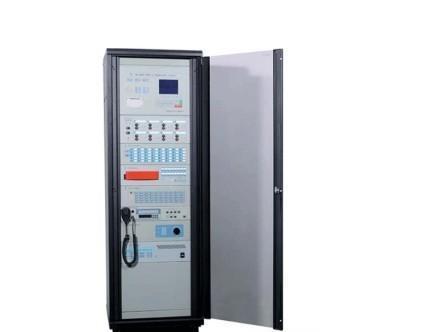

    XLS800G是柜式火灾报警控制器，具有壁挂式火灾报警控制机 XLS800 的所有功能,仅安装方式不同。面板为宽 19 英寸，高为 9U。根据用户的需要，可以安装在标准机柜上或安装在琴台机柜上。

在标准机柜或琴台机柜上除安装控制器外，还可以安装联动电源、总线联动板、多线控制盘等。

二，系统构成

XLS800内部采用积木式插卡结构，基本系统由机箱、变压器、基本系统插卡（数据卡、主机卡、总线板、电源卡、显示板）、回路卡、打印机模块、六路直线板、总线联动板等构成。通过配置选件，实现多回路、联网、打印记录等功能。

1. 控制器容量：根据系统大小，可选择回路卡数量 1 ～8 个。

当系统超过单台控制器的容量时需要使用联网方式。

2. 控制器 XLS800 的面板布置：XLS800 的面板布置。

3. 显示板 4 - X L S 2 0 8 ：它包括液晶、按键、各种指示灯等，是控制器操作、编程等的人机界面。

4. 其它配件

a.打印机模块 4- XL S211:面板式微型打印机，用于打印报警事件及编程信息。

b.六路直线板 4-XLS206:

●可自动或手动控制 6 个防火设备的启动与停止，并监测其连线故障。输出方式为有源。

●24V/200m A，自动控制时由机器内置继电器完成，不占用总线地址。

●可接受相应控制设备的启动信号，并监测其连线故障。接受方式为无源触点。

●可内部插入打印好的设备标签。

c. 壁挂式总线联动板 4-XLS2006X:壁挂安装扩展型总线手动按键控制板，每块板上有 16 个手动按键并有对应的 16 个回授指示灯。它通过编程可以通过实现总线远程控制现场的控制模块，使系统控制变得简单可靠。该控制器上最多可以安装 2 块 4-XLS204，若按键数超过 32 点时需采用柜装式总线手动按键控制板 4-XLS204G 扩展按键的点数。可内部插入打印好的设备标签。

d. 柜式总线联动板 4-XLS2006:机柜安装扩展型总线手动按键控制板，每块板上有 16 个手动按键并有对应的 16 个回授指示灯。面板尺寸为标准 19 英寸 2U，可内部插入打印好的设备标签。

e. 回路卡 4-XLS202：回路卡用于连接现场编址单元，它根据主机的命令自动寻检这些编址单元，以检查监视这些编址单元当前所处的状态。根据用户的要求不同，该回路卡可支持 B 型连接方式（开环方式）或 A 型连接方式（闭环方式）的回路设计。

f. 网络卡 4-XLS210：4-XLS210 有两个 485 网络接口，主网络口用于控制器之间联网，通过该卡可以将最多 63 台控制器进行联网，组大型火灾报警系统；从网络口用于连接楼层复示器网络卡占用独立的插槽，所以联网时每台控制器仍有 8 个报警回路。

g.备用电池组 12V1 0AH：为控制器提供备用电源，采用二节 12 V 免维护铅酸蓄电池。

三，组成：

XLS800的编址设备：控制器与智能编址单元及控制设备之间的通信通过回路讯号线路实现。

a. 隔离器模块

隔离器模块允许将某一产生故障的探测器和监视 / 控制模块区域与回路总线上其他设备隔离开来，从而保证当某处线路有故障时不会导致整个回路瘫痪。它不占用回路地址。

b. 监视模块

这些编址模块允许控制器对所有传统报警启动设备线路实施监视，如压力开关、水流指示器以及设备的反馈信号。

c.控制模块

通过这些编址模块，控制器可以根据编程要求有选择地启动现场设备。

d.探测器

用于实施监测现场火灾。

6. 楼层复示器

安装在楼层主要出入口或值班室，用于重复显示系统报警信息，每套控制器通过网络卡可以连接 32台楼层复示器。

智能显示终端 XL S8 00  I D T：通过 R S2 32 通讯口连接，显示楼层报警平面图的智能报警显示系统。
