北大青鸟JQB-HX2132B 编址型可燃气体探测器

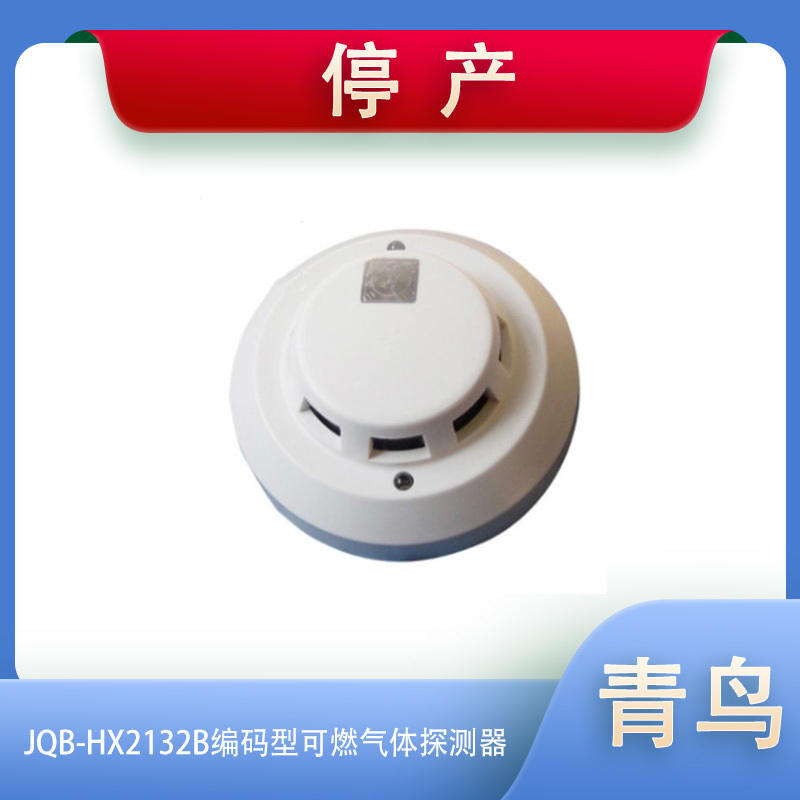

一、设备外形：

二、功能特点：

电子编码型，可以直接接入报警回路；

使用专用的探测器底座；

四线连接，其中两根接总线，两根接电源；

气体探测器共分为天然气探测器、煤气探测器和液化石油气探测器三种；

用于民用高层住宅、智能小区燃气泄漏检测；

控制器开机可能报火警，传感器需要预热 2-3 分钟；

因为不同气体与空气比重不同，应根据实际情况进行安装。

三、技术指标：

电源电压： DC19-28V

检测原理：扩散式半导体 SnO2

总线电压： DC19-28V

报警浓度： 1-25%LEL

保护面积： 20-30m2

监视电流： 60mA   （24V）

报警电流： 100mA （24V）

环境温度： -10℃~+50℃

相对湿度： ≤95%(40±2℃)

外形尺寸： 104mm × 44mm

执行标准： GB15322 –2003   《点型可燃气体探测器》

四、安装与接线：

地址编码型，可以直接接入报警回路；

使用专用编码器进行编址，1-200 号编码；

四线连接，其中两根接总线，两根接电源；

端子 4 接 24V 电源+，端子 1 接 24V 电源—，端子2和端子 3 接回路总线，无极性；

五、 接线图例：
