一，概述

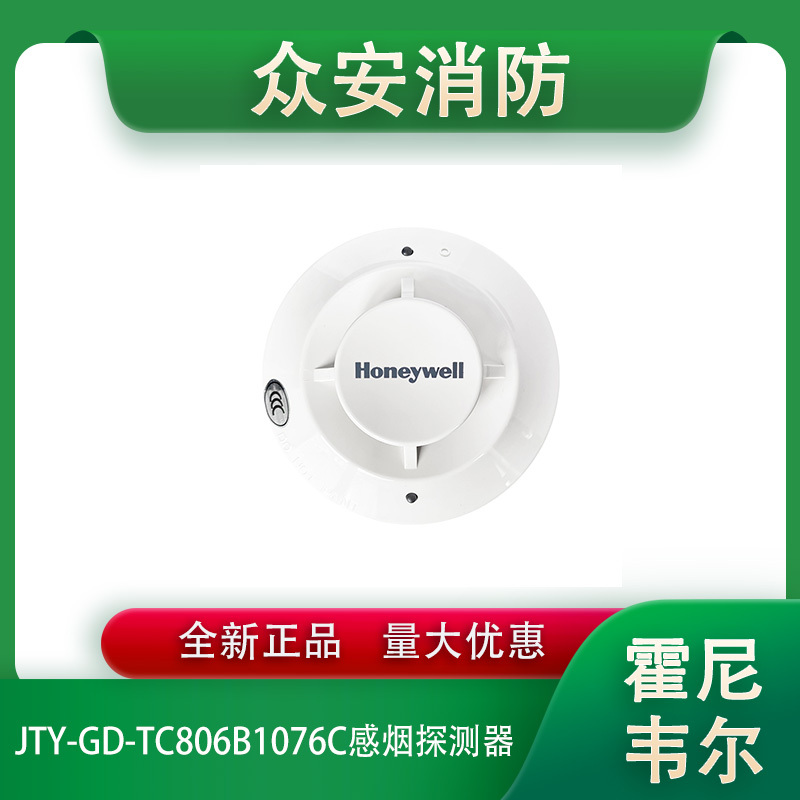

TC806B1076型智能光电感烟火警探测器，采用现代工艺技术的光电探测室，可十进制编址，模拟量信号传输。本探测器可将探测到的烟的浓度通过通讯回路传输给控制器，并采用一种CLIP协议，此协议可提高设备间的通讯速度，这一点不同于传统的探测器。每个探测器有两个发光二极管LED作为3600全方位可见指示灯，可选附件的远程LED指示灯(门灯)，可达到远程显示功能。霍尼韦尔控制器可根据所接探测器的不同有不同的设置功能，因此，具有特定功能的下C806B1076有可能只适用于某些控制器，但不一定适用于其它控制器，

二，技术条件

直径：155mm(6.1英寸)装于14507270-001

      104mm(4.1英寸)装于14506414-002

高度：51 mm(2.0英寸)装于14507371-001底座

重量：147g     5.2盎司

工作温度范围：一10摄氏度至55摄氏度

工作湿度范围：10%至95%RH，无凝露

电压范围：15至32VCD

静态电流：360uA24VCD(每5秒通讯一次并闪亮LED )

**报警电流：(LED亮)6.5mA 24VCD

执行标准：GB4715一2005

认证标志：3C

三，安装

1、按3.1接线所示，连接好探测器底座上所有的接线。

2、按图3.2所示，将探测器的十进制编码开关拔至预定的地址号。

注意!有些控制器支持探测器扩展地址的工作，如果在兼容系统中，要将探测器的地址设置大于99时，参照图3.2所示，用拇指小心折断编码并关上上面的隔档

3、将探测器插入底座，并顺时针旋转探测器直至其落入底座卡槽中

4、所有探测器安装完毕后向系统供电并启动通讯回路

四，接线图：

五，编码开关示意图：
