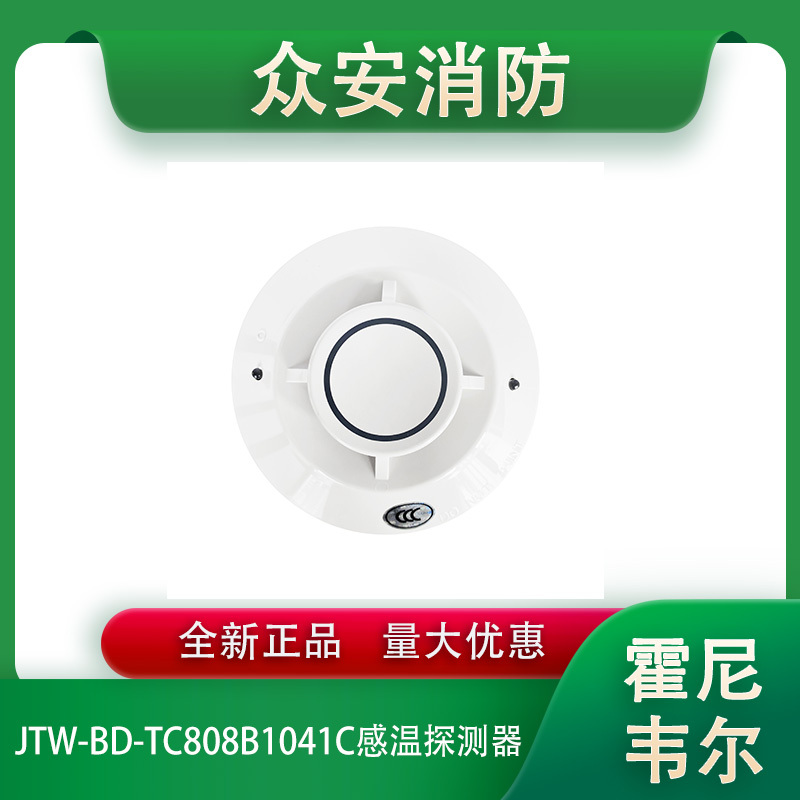

霍尼韦尔JTW-BD-TC808B1041C定温型感温火灾探测器

一，概述

TC808B1041是一种定温型感温火灾探测器，报警温度为57摄氏度。本探测器拥有现代工艺技术的热敏元件快速反应电路，采用一种CLIP协议，此协议可提高设备间的通讯速度，这一点不同于传统的探测器。此类探测器是为半径15m（50英尺）的开放式区域提供保护面设计的。仅允许与相兼容的控制器配套使用。

霍尼韦尔控制器可根据所接探测器的不同有不同的设置功能，因此，具有特定功能的TC808B1041有可能只适用于某些控制器，但不一定适用于其他控制器，

二，技术条件

直径 ：155mm   （6.1英寸）   装于14507371-001底座

         104mm   （4.1英寸）   装于14506414-002底座

高度     51mm   （2.0英寸）   　装于B710LP底座

重量     137g     4.8盎司

工作温度范围   -10摄氏度至50摄氏度（14o F至122o F）

工作湿度范围   10%至95%RH，无凝露

安装配套条件   14507371-001带装饰圈底座

                   14506414-002无装饰圈底座

电压范围   15至32VCD

静态电流   300μA24VCD（每5秒通讯一次并闪亮LED）

**报警电流（LED亮）6.5m A 24VCD

执行标准   GB4716-2005

认证标志　3C

三，安装

1.   按图3.3接线所示，连接好探测器底座上所有的接线。

2.   按图3.4所示，将探测器的十进制编码开关拔至预定的地址号。

注意：有些控制器支持探测器扩展地址的工作，如果在兼容系统中，要将探测器的地址设置大于99时，参照图3.4所示，用拇指小心折断编码并关上上面的隔档

3.   将探测器插入底座，并顺时针旋转探测器直至其落入底座卡槽中。

4.   所有探测器安装完毕后向系统供电并启动通讯回路

四，接线示意图：

　　　　　　　　　　　　　　　　　　　　　　　　　 图 3.3：接线示意图

五，编码开关示意图：

　　　　　　　　　　　　　　　　　　　　　　　　　　图 3.4： 编码开关示意图
