一，概述：

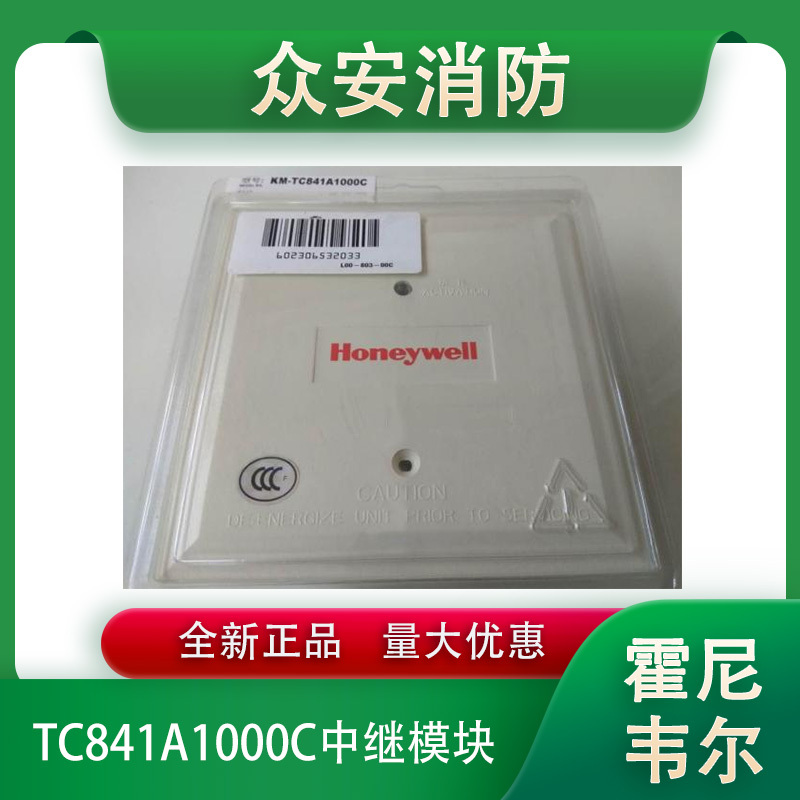

TC841A1000C输入模块用于智能型两线制系统，可通过内置的十进制编码开关设置本模块地址。允许与智能型控伟器接口并监视两线制传统型感烟探测器。在这种方式下，模块可将所监视探测器的运行状态(正常、开路或报警)反馈给控制器。所有被监视的两线制探测器必须与本模块相兼容。FZM-1 C模块上有一个受控制器控制的LED指示灯。本模块也可作为防盗辅助报警器件使用。

二，技术条件

正常工作电压：15-32VCD

**点灯电流：5.1 mA(LED)

平均工作电流：270uA(LED闪烁)

终端电阻：3.9k欧姆

**监视回路线阻：25欧姆

监视回路所供电源要求一端子10, 11

直流电压：24VCD

波纹电压：**0.1VRMS

电流：90mA/模块

工作温度范围：-10摄氏度至55摄氏度(GB)0摄氏度至49摄氏度(UL)

工作湿度范围：10%至95%RH(GB)10%至93%RH(UL)无凝露

安装尺寸：124.6mm长x124.6mm宽x57.5mm高(模块与预埋盒及面板安装尺寸见图4.3)

辅助器件：SM B500/W模块预埋盒;

抽行栋准：GB16806一2006 & U L864

三，安装

TC8841A1000C输入模块可直接装入50mm深，100mm见方的预埋盒内。

本模块必须符合NFPA70和NFPA72的安装要求。
