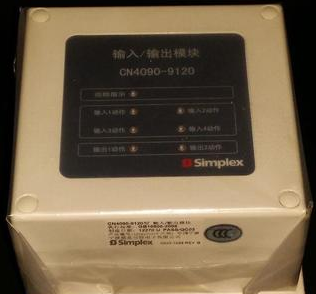

新普利斯4090-9120多功能输入输出模块
一，概述：
CN4090-9120C输入1两输出模块提供两路输出控制和四路T-Sense监视输入口T-Sense通过一个短路触点和一个电流限制触点的开启与闭合来指示正常、开路、短路和电流限制四种状态.
二，特点：
1、四输入/两输出
2、可接最远 152 米处的设备 C 型结点 2A@30VDC 或1/2A@120VAC
3、LED 灯指示模块状态 正常 开路 短路 限流
4、防尘 防潮密封结构
5、一址多码 只占用系统一个地址码
6、体积小 安装 维护方便
三，技术规格：
| 通信 | IDNet 每个模块一个地址 |
| 设备电压要求 | 18 - 32 VDC 通常为 24 VDC |
| 设备电流要求 | 报警**电流为 30 m A |
| 输入要求 | 无源干触点 |
| 至控制设备的最远距离为 152M | |
| 仅适合室内安装 | |
| 继电器端电源额定值 | 2A 24VDC 瞬时抑制负载 1A 24VDC 感性负载 |
| 继电器端无功额定值 | 1/4A 120VAC 瞬时抑制负载 |
| IDNet 线路的参考距离 | 由消防报警控制盘起计最长至 762m 线路总长 包括 T 型支路 3048m 与 Simplex2081-9044 过电压保护装置兼容 |
| 外形尺寸 | 高 宽 深 105mm 105mm 35mm |
| 外壳材料 | 黑色热塑材料 |
| 安装板材料 | 镀锌钢板 |
| 温度范围 | -11 至 49 指定在户内工作 |
| 湿度范围 | 温度为 32 时 **相对湿度为 90% |
四，端子接线图：
品牌
新普利斯
型号
4090-9120
名称
输入输出模块
