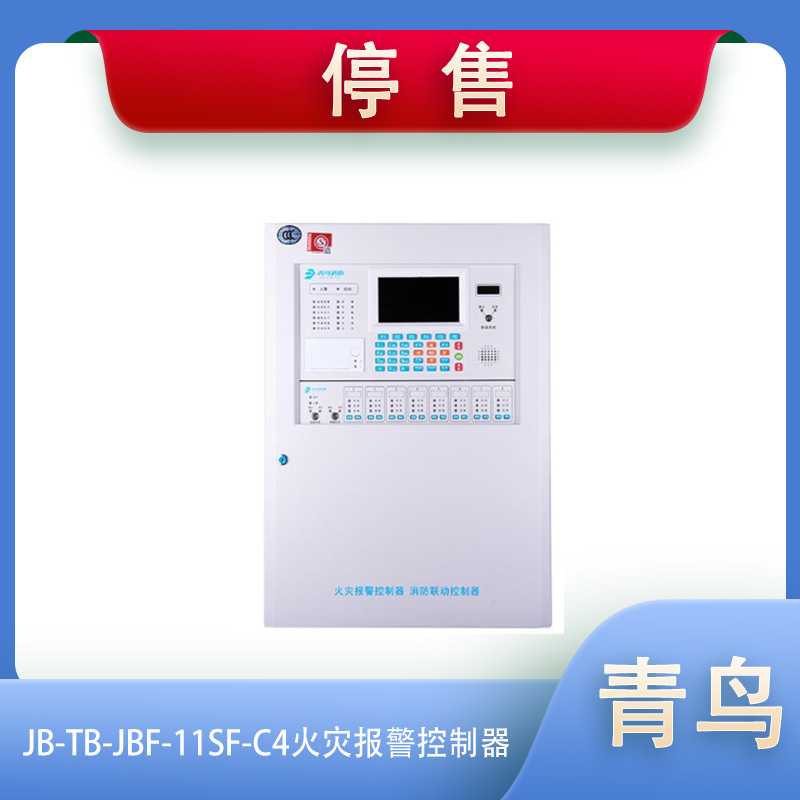

青鸟JB-TB-JBF-11SF-C4火灾报警控制器

一、JB-TB-JBF-11SF-C4火灾报警控制器的特点

1)两总线无极性，采用地址编码技术。回路线采用两总线无极性的布线方式，建筑物布线极其简单，布线路径及方式任意，且不分先后顺序，提高了布线可靠性，也便于穿线施工和线路维修，并可大大降低工程造价。

2)液晶中文/英文界面，全部采用汉字/英文显示。各种操作以菜单形式给出提示，并且可以通过专门配套研发的专用软件进行详细的中文16个汉字或32个字符的报警地址注释，可以显示出故障或报警的具体设备、报警位置，使显示内容一目了然，操作起来便捷、清楚、直观，实现了良好的人机对话。

3)所接现场设备均内嵌微处理器。点型光电感烟火灾探测器和点型感温火灾探测器均实时监视现场参数的变化，通过微处理器对采集到的现场参数进行分析、判断，从而大大降低探测器与控制器之间的信息传输量，进一步提高了火灾报警系统的可靠性。

4)黑匣子功能。控制器内置大容量存储器，可保存控制器开机、关机、火警、故障等各种报警信息。便于事故发生后的信息查询，并可将历史记录中的信息按时间、类型等方式打印输出。

5)极强的抗干扰能力。控制器无论是硬件还是软件都有良好的抗干扰措施，控制器能在电磁干扰强的环境下正常稳定运行。

6)主从组网方式。可以同时支持最多99台控制器组网。

7)壁挂型控制器具有1~4回路(C4）和1~8回路(C8）两种规格的系统容量，每回路满载200点，系统**满载800点(C4）和 1600点(C8)。

8)立柜、琴台型控制器具有1~32回路的系统容量，每回路满载200点，系统**满载6400点。

9)现场联动逻辑编程术。可以实现控制器的任意逻辑编程，编程简单方便。

10)联网方式下可完成跨控制器联动、设置灭火自动方式、其它联网控制器自动允许等功能，系统组成更灵活，结构更合理。

11)具有很强的配套能力。可以配接消防控制室图像显示装置，并与灭火控制器、防火门监控器、电气火灾监控设备、消防设备电源监控系统、青鸟消防其它型号火灾报警控制器组网，实现全方位监控火灾，尽早发现火灾并进行相应的灭火等功能。

二、JB-TB-JBF-11SF-C4火灾报警控制器的技术参数

显示操作单元：1个

显示屏：7寸彩色屏

回路子卡：1~4个

回路/不见带载数量：

1~4条回路，200点/回路

**支持带载数量：800点

多线控制盘1个，8路输出

打印机1个，串口连接方式

继电器触点2个，无源输出，触点容量1A@24VDC

**个为总火警输出

第二个为总故障输出

通讯接口1.外部CAN接口1个

2.RS232接口：1个

3.USB接口：1个

4.以太网接口(Ethernet） ：1个

使用环境温度：-10~55℃；相对湿度：≤95%

存储环境温度：-20~65℃；相对湿度：≤95%

输入电压：AC220V，50Hz/60Hz

电源容量：5A@DC24V

对外输出：2A@DC24V

备用电池：(DC12V/7Ah)×2

选配件信息接口卡：（JBF589X)

本机地址识别工程人员通过本机液晶屏界面设置

尺寸：L×WxH:535×140×750mm
