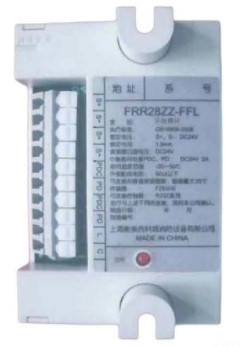

能美FRR28ZZ-FFL火报用中继模块

一，技术指标

执行标准：G816806-2006

主信号线电压峰值：DC24V

输出信号电压：DC24V

报警电流：1.8mA

回路数：1回路/1地址

使用温度范围:：20摄氏度-50摄氏度

重量:约71g

二，产品特性

FFL型火报用中继模块内置微处理器，它可以将输入的开关量信号转化为数字信号传送到火灾报警控制器，可以监控输入设备的线路通断，可以连接多个普通型的火灾探测器或手动火灾报警按钮等开关量设备。可以揭开上盖，通过数字拨码盘设定十进制三位数的独立可编程地址码，无论连接在系统的任何部位都具有**的地址，参加系统编程和设备联动。它可以安装在现场模块接线箱〔盒)中，方便使用。

三，接线图：

1，与普通型的火灾探测器连接时的接线图：

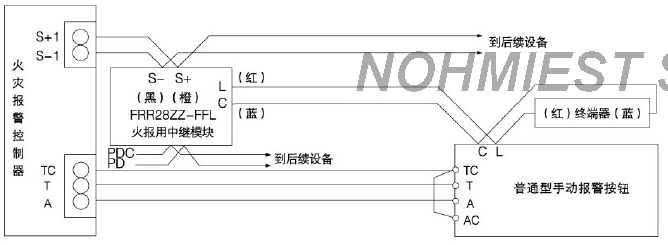

2，与普通型的手动火灾报警按钮连接时的接线图：
