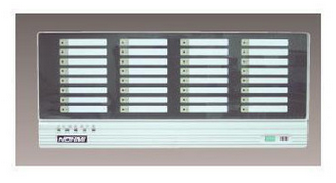

能美FIR23Z-E火灾显示盘（LED型）

一，技术指标

电源电压：DC24V

电路电压：DC5V

额定电流：300mA

使用温度范围：0-40摄氏度

输入信号：串行码　RS485接口

配线数：4线

传输速度：2400bps, 4800bps, 9600ps

显示点数：FIR23Z-E32为32点

             FIR23Z-E64为64点

外形尺寸：FIR23Z-E32     400mm*175mm*55mm（长*宽*厚）

             FIR23Z-E64     400mm*175mm*55mm（长*宽*厚）

供电方式：三台之内主机集中供电　　　三台以上外部电源集中供电

二，产品特性

  火灾显示盘，可以LED的方式显示火灾报警控制器所显示的内容。1台火灾报警控制器**可接各种火灾显示盘30台。火灾显示盘需采用集中供电。

三，接线图：
