注意：该型号已经停产，替代型号为JBF4121-P
北大青鸟J-SAP-JBF-301/P 手动火灾报警按钮（带电话插孔）

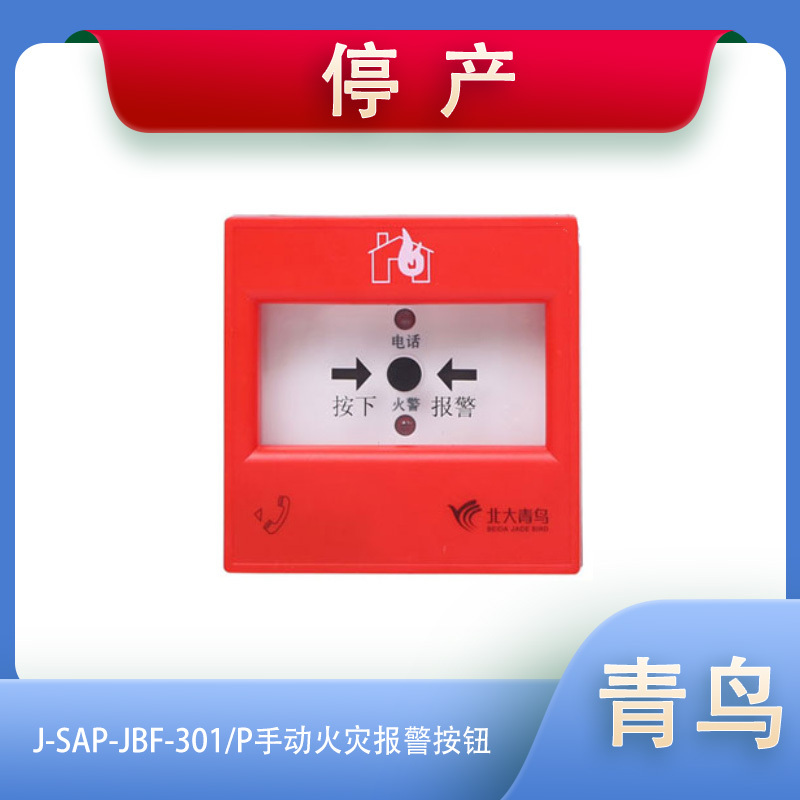

一、设备外形：
二、功能特点：
内置微处理器；
手动推进弹簧按钮后，内部开关动作，报警信号送到控制器，采用专用工具进行复位；
有一组无源触点输出，触点容量为 DC30V/100mA ；
带电话插孔，配合电话手柄使用。电话插孔位于手报的左侧下方；
二总线，无极性。功耗低，最远传输距离 1500m。采用 ZR-RVS-2×1.5mm2双绞线。施工简便、费 用低廉；
插拔式结构，可像安装探测器一样先将底座安装在墙上，布线后工程调试前再将手报部件插入底座。易于施工、维护；
设双灯显示，正常工作时巡检灯、电话指示灯闪亮，报警时确认灯常亮。
三、技术指标：
工作电压 DC 19-28V
控制器提供，调制型
工作温度 -10…+50℃
贮存温度 -20…+50℃
使用环境室内型
相对湿度 ≤95%(40±2℃)
监视电流 ≤300μA （24V）
报警电流 ≤300μA （24V）
编码方式使用专用电子编码器确认灯监视状态瞬时闪亮，报警常亮（红色）
外形尺寸 86mm 长 × 86mm 宽 × 47mm 高
线 制二总线，无极性
执行标准 GB19880—2005《手动火灾报警按钮》
四、安装与接线：
布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上，安装孔距为 66mm； l 探测总线采用 ZR-RVS-2×1.0-1.5mm2双绞线；
具有手动报警按钮的所有功能；。
同时具有消防电话手柄接入端口，实现与控制中心的应急通讯功能；
探测总线 L1 、L2 连接端子1 和端子2，端子5、6接入消防电话系统；
安装之前用编码器对其写入相应地址码(1-200)；
手报部件只能在布线检查后、调试之前安装，以防止因不恰当安装作业造成损失；
手动火灾报警按钮接线图例：
