GST-LD-N8402(Ex)电源隔离式安全栅

一、产品概述

　　GST-LD-N8402(Ex)电源隔离式安全栅(以下简称安全栅)采用隔离式安全栅设计方案，为本安系统中本安侧设备提供DC24V。安全栅应安装在安全区域。

二、产品特点

　　安全栅采用隔离式设计，不需要接地。

三、GST-LD-N8402(Ex)电源隔离式安全栅技术参数

型号：GST-LD-N8402(Ex)

工作电压：DC24V；

允许范围：DC20V～DC28V

工作电流＜150mA

设备容量：最多可配接2只GST-HX-MN100C(Ex)火灾声光警报器

本安参数：Um：250V Uo：28V Io：115mA Po：0.8W Co：0.083μF Lo：4mH

使用环境

温度：-10℃～+55℃

相对湿度：≤95%，不凝露

安全栅壳体材料：PA66

安全栅重量：约0.43kg

安全栅防护等级：IP30

安全栅安装孔距：140mm

安全栅外形尺寸：150mm×97mm×36mm

四、结构特征与工作原理

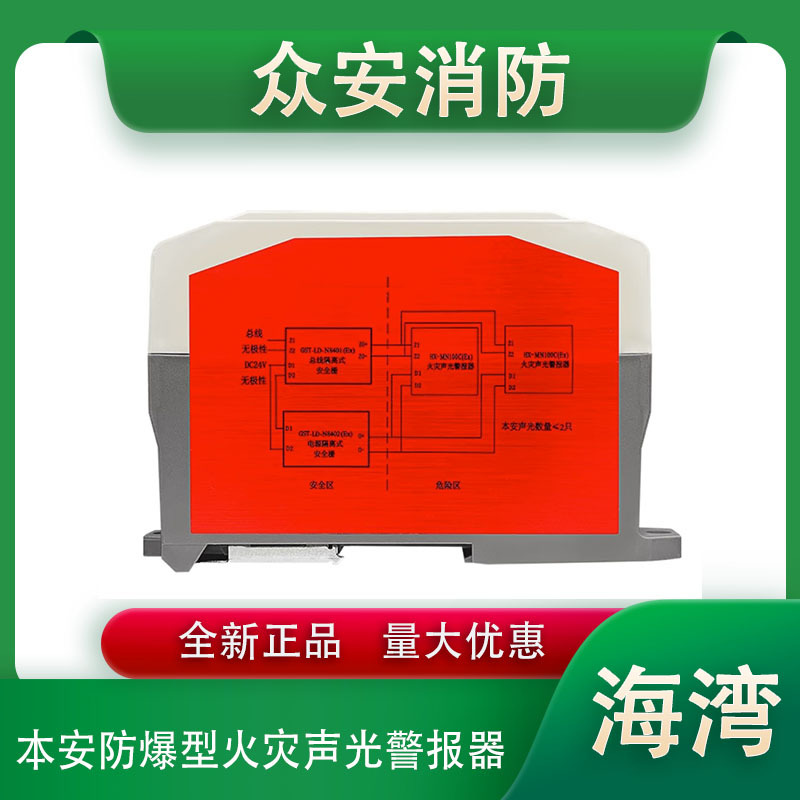

　　1.安全栅的外形示意图如图所示。

GST-LD-N8402(Ex)电源隔离式安全栅

　　2.工作原理

　　安全栅通过隔离和限能2种方式确保本安侧的安全。用变压器隔离，本安侧输出端口用稳压二极管限压、电阻限流。

五、安装与接线

　　安全栅可以直接安装于宽度为35mm的标准DIN导轨，如图2-1所示。在不具备导轨安装条件时，

　　可以通过上下两个安装孔，使用M4螺钉或ST4.2自攻螺钉（可选配塑料膨胀管）进行安装，如图2-2所示。

　　GST-LD-N8402(Ex)电源隔离式安全栅

　　1.接线

　　安全栅端口通过插拔式端子（包括端子头和端子座）同其他设备连接，将电缆线安装在端子头上后，端子头正确插在端子座上确定稳固连接即可。

　　2.端子说明

GST-LD-N8402(Ex)电源隔离式安全栅

接线端子

　　D1、D2：DC24V，无极性

　　O+、O-：本安电源输出

　　注意：安全栅应安装在安全区域，本安侧和非本安侧接线应分开，并保持一定距离(至少为50mm)。

　　3.布线要求

　　电源线D1、D2采用阻燃BV线，截面积≥1.5mm2。安全栅至本安编码设备应选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.0mH。

六，接线实物图：

三，相对于非编码本安产品，编码型防爆本安产品独有的特点：

◆ 安全栅无需编址，现场的每个本安设备都具有独立的地址，报警定位更准确，联动编程更灵活。

◆ 每个总线隔离式安全栅可以配接32只编码型本安设备，对于一些大型保护空间的场所，采用编码型本安防爆产品更方便现场的施工布线，降低工程成本。

◆ 每个电源隔离式安全栅可以配接2只本安编码型火灾声光警报器。

◆ 安全栅的尺寸更小巧，支持35mm的标准DIN导轨方式以及螺丝固定方式，安装方式更灵活。
