一，概述：

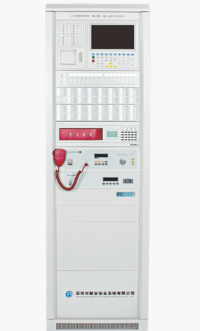

FS5216火灾报警控制器（联动型）是一款大型火灾报警控制器，它将传感技术、计算机自动控制技术、信号处理技术、数字通讯技术相结合，是赋安公司推出的新一代火灾报警控制器，该控制器操作简单、功能强大，适合安装于一般工业和民用建筑中，特别适合大中型火灾自动报警及联动一体化的消防工程。
JB-LGZ2-FS5216火灾报警控制器(以下简称控制器)是一款大型火灾报警控制器，它将传感技术、计算机自动控制技术、信号处理技术、数字通讯技术相结合，是赋安公司推出的新一代火灾报警控制器，该控制器操作简单、功能强大，适用于酒店、住宅、工业厂房、娱乐场所等各类小型工业和民用建筑。
二，性能特点：
● 核心处理器高达 1GHz 的可扩展 ARM® Cortex®-A8 内核，处理能力极快；
● 外扩512M DDR3内存和1024M NAND Flash，使系统运行流畅，事件存储容量大；
● 协处理器基于Cortex核心多CPU并行处理模式，系统稳定可靠；
● 实时嵌入式linux+QT扁平化GUI用户界面设计，配合SGX530 3D图形引擎，显示更清晰，操作更流畅，同时支持触摸屏和键盘双重操作模式；
● 双核 PRU-ICSS 支持工业以太网协议，直接接入智慧消防管理平台；
● 10.1寸TFT彩色液晶显示屏，分辨率1024×3(RGB)×600；
● 绿色“检查”按键，一键检查本机带载设备情况；
● 具有防误操作保护盖的红色“火警确认”按键；
● 368组多线控制输出，用于控制消防泵、排烟风机等重要消防设备；
● 1364组总线控制输出，可直接快捷操作总线联动模块设备；
● 每块直接控制输出单元、总线联动控制输出单元，具备独立的运行控制锁；
● 内置T9、拼音中文输入法，任意设备位置中文描述，方便火警定位；
● 支持U盘读取/备份编程信息，方便数据录入；
● 极强的EMC抗干扰设计和防浪涌设计；
● 支持触摸屏操作（选配）。
DDR3内存和1024M NAND Flash，使系统运行流畅，事件存储容量大
核心处理器高达 1GHz 的可扩展 ARM® Cortex®-A8 内核，处理能力极快；
● 外扩512M DDR3内存和1024M NAND Flash，使系统运行流畅，事件存储容量大；
● 协处理器基于Cortex核心多CPU并行处理模式，系统稳定可靠；
● 实时嵌入式linux+QT扁平化GUI用户界面设计，配合SGX530 3D图形引擎，显示更清晰，操作更流畅，同时支持触摸屏和键盘双重操作模式；
三，技术参数：
产品名称：火灾报警控制器(联动型)
产品型号：FS5216
检测型号：JB-LGZ2-FS5216(立柜式) JB-LTZ2FS5216(琴台式)
执行标准：GB4717-205《火灾报警控制器》 GB16806-2006《消防联动控制系统》
结构型式：立柜式:L550m×W500mm×H1766m 琴台式:主机柜:L105mm×W800mm×H1338m/扩展柜:L550mm×W80Om×H1383m
主电源：C187V~242V、50Hz(±1Hz)
备用电池：12V24Ah铅酸电池两节
开关电源：DC30V，350W
总线电压：DC24V(DC18V~DC28V)驱动电流:1000mA
总线参数：总线长度:1.5km(双绞线,截面积≥1.5mm2)
20回路5000点(立柜和琴台)
受控24V：DC24V 1A
输出接口：火警继电器、故障继电器、RS232各1路
打印机：微型热敏打印机
使用环境：10℃~50℃,-20℃~60℃ 10RH%-95%RH(不结露)
