一，简介

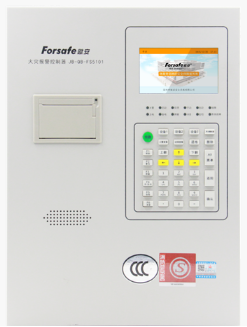

JB-QB-FS5101火灾报警控制器(以下简称控制器)是一款小型火灾报警控制器，它将传感技术、计算机自动控制技术、信号处理技术、数字通讯技术相结合，是赋安公司推出的新一代火灾报警控制器，该控制器操作简单、功能强大，适用于酒店、住宅、工业厂房、娱乐场所等各类小型工业和民用建筑。
二，技术参数：
● 适用于酒店、住宅、工业厂房、娱乐场所等各类小型工业和民用建筑；
● 32位Cortex-M3内核处理器，系统运行高速、稳定、可靠；
● 4.3寸TFT彩色液晶显示屏，分辨率480×272；
● 绿色“检查”按键，一键检查本机带载设备情况；
● 内置T9中文输入法，任意设备位置中文描述，方便火警定位；
● 支持U盘读取/备份编程数据，方便系统调试；
● 火警总线采用高可靠的全数字总线通讯协议，主要包括非破坏性总线信息仲裁技术、双校验和即时交互式校验通讯技术、多址群集自动ID识别技术；
● 极强的EMC抗干扰设计和防浪涌设计；
● 3组多线控制输出，用于控制消防泵、排烟风机等重要消防设备；
● 事件“黑匣子”，可记录10000条以上事件，掉电不丢失；
● 具有强大的自适应、自诊断功能，方便工程调试和总线故障分析及日常维护。
三，特点：
产品名称：火灾报警控制器
产品代号：FS5101
检测型号：jb-qb-fs5101
围执行标准：GB4717-2005《火灾报警控制器》
结构形式：壁挂式
外形尺寸：L385m×W285m×H85mm
重量：7.0kg
主电源：AC187V~242V、50Hz(±1Hz)
备用电池：DCl2V 3Ah铅酸电池两节
开关电源：DC30V 2.3A电源
总线参数
总线电压：18V~30V驱动电流:500mA
总线：1.5km(截面积≥1.5mm2)
容量：1回路250点
受控24V：DC24V 500mA
输出接口：火警继电器、故障继电器、RS232各1路
扩展接口：选配扩展卡(CAN联网和RS485)
打印机：微型热敏打印机
使用环境：10℃~50℃, -20℃~60℃ 10RH%-95‰RH(不结露)
四，容量选择：
| 序号 | 产品代码 | 总地址数 |
| 1 | FS5101/32 | 32 |
| 2 | FS5101/64 | 64 |
| 3 | FS5101/96 | 96 |
| 4 | FS5101/128 | 128 |
| 5 | FS5101/160 | 160 |
| 6 | FS5101/200 | 200 |
| 7 | FS5101/250 | 250 |
五，FS5101接线端子说明：
