一、简介

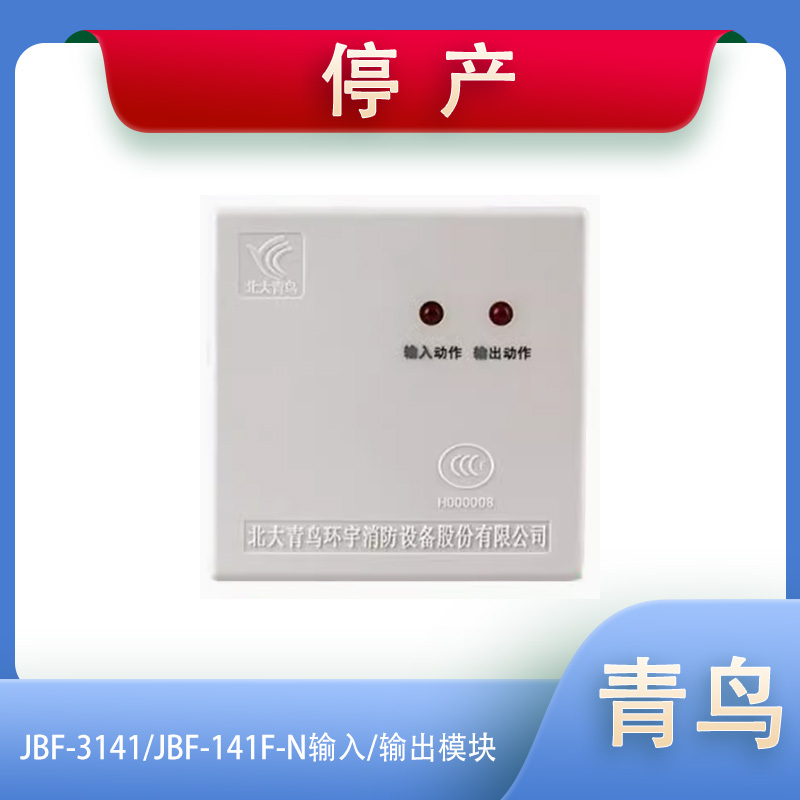

　　JBF-3141输入/输出模块用于控制警铃、声光报警器、排烟阀、送风阀、防火门、空调机组、强电切断、电梯迫降等。

　　JBF-3141输入/输出模块是一款电子编码、内置CPU，单输入单输出的输入/输出模块。

二、JBF-3141输入/输出模块产品主要技术指标

　　1、监视电流:<240μA

　　2、报警电流:动作电流<40mA

　　3、接线要求：BV线≥1.0mm2DC24V电源线≥2.5mm2

　　4、使用环境：温度-10℃～＋50℃    相对湿度≤95％(40℃+2℃,-2℃)

　　5、外形尺寸及颜色：86×86×39.5(30)象牙白色

三、JBF-3141输入/输出模块的产品特点

　　1、带独立地址；

　　2、二线制，无极性；

　　3、回路供电；

　　4、内置双向短路隔离器，不受回路短路或回路输入输出影响。

四，安装与接线：

编址型输出模块，安装于现场；

JBF-3141（JBF-141F-N) 输出模块采用明装方式，步骤如下：

在安装位置将模块盒固定（使用 M4 螺钉），安装孔距为 65mm；

探测总线采用 ZR-RVS-2×1.0-1.5mm2双绞线；

将总线 L1、L2 端接在端子上，接线无极性；

可输出一组常开触点或常闭触点；

使用专用的编码写入器来设定地址码（1-200）；

输出模块具有信号应答输入端，当被控设备动作后被控设备上的常开触点（无源）闭合，由输出模块通过两总线将动作应答信号传送回控制器；

L1（端子 2、3）、L2（端子4、5）：接两总线，无极性；

AS-（端子 10） 、AS+（端子 9）：接回答（无源触点），连 接在AS- 和AS+上的被控设备的应答端必须并联10 kΩ终端 电阻；

端子 6 与端子 8 组成常开点，端子 6 与端子 7 组成常闭点。

接线图例：JBF-141F-N 输入输出模块控制强切（分励脱扣器）类设备接线

注意事项：

JBF-3141（JBF-141F-N) 输入/输出控制模块触点不能直接切换强电信号，如果需要切换强电，应 通过增加 DC24V 中间继电器实现；

使用中无论是否需要设备应答，都应在信号回答端（AS+、AS–）并联 10kΩ 电阻，否则输出模块无法正常工作。

应用说明：

一，常规接线：

1，有源输出：

2，无源输出：

北大青鸟JBF3141输入/输出模块使用中无论是否需要设备应答，都应在信号回答端（端子9、10）AS+、AS-并联10KΩ电阻，否则输入/输出模块无法正常工作。

二，常见设备接线图：

1，报警设备

2，风机

3，防火卷帘门（无源）

4，防火卷帘门（有源）

三，替代3131输入模块

四，配合继电器。

JBF3141输入/输出模块如果接入控制强电信号，必须通过增加DC24V中间继电器实现。

五，端子说明：
