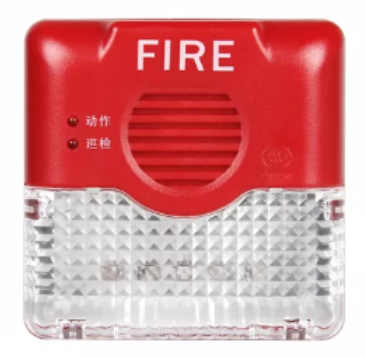

赋安AFN-FS10编码型火灾声光警报器

一、简介：

　　AFN-FS10型声光报警器广泛适用于高层楼宇、工厂、医院、学校等公共场所进行声光警报，也可用作灭火气体喷射时的声光示警。优良的设计，先进的工艺，保证了长期稳定可靠地运行，音响器和光信标均由单独的用户接线端子，使用者可根据需要选择集中驱动或分别驱动方式。

　　AFN-FS10声光警报器，是智能型的声光警报器，可以直接在FS5060、FS5050、AFN80的总线上使用，占模块地址。

二、主要技术指标：

名称：火光声光警报器

型号：AFN-FS10

检测标准：GB26851-2011

工作电压：DC18V~30V

监视电流：≤500μA

环境温度：-10℃~+50℃

环境湿度：20%~95%，不结露

工作电流：≤65mA

报警声压级：75~100dB

闪光频率：1~1.3次/分钟

外形尺寸：86×86×46（单位：mm)

三、AFN-FS10型声光报警器安装尺寸接线图

四、AFN-FS10型声光报警器使用及安装注意事项

　　推荐安装高度：2.5米左右，应装在容易看见的地方，避免被遮挡

　　按安装图将安装板与86暗盒用所配安装螺丝固定，按接线图正确接线，将主体下部插入安装板下端插口，轻压主体上中部装合即可

　　应将声光警报器固定于接线盒上，安装固定应当牢固，避免发声时震动造成脱落，接线盒的安装孔距可以是60mm或80mm

　　声光警报器电源分正负极性，不能反接
