一，概述：
JB-FH-FS7510防火门监控器(以下简称监控器)是深圳市赋安安全系统有限公司新推出的防火门监控器产品，该监控器操作简单、功能强大，适用于酒店、住宅、工业厂房、娱乐场所等各类工业和民用建筑的防火门监控工程。
二，技术特点：
● 采用新一代高速微处理器，系统运行高速、稳定、可靠；
● 采用模块化设计，可根据需要进行功能扩展；
● 内置T9中文输入法，任意设备位置中文描述，方便报警定位；
● 强大的现场编程功能，调试开通快捷、方便；
● 智能存储U盘，可方便导入导出系统设置和编程信息；
● 可记录10000条以上事件，掉电不丢失；
● 分布式智能系统，局部故障不影响系统工作；
● 具有强大的自适应、自诊断功能，方便工程调试和总线故障分析及日常维护；
● 高可靠的全数字总线通讯协议，主要包括非破坏性总线信息仲裁技术、双校验和即时交互式校验通讯技术、多址群集自动ID识别技术；
● 积木式可扩展接口，方便系统的剪裁和定制；
● 强大的总线过流、过压和过载保护功能；
● 总线带有防雷保护装置。
系统介绍：
防火门监控系统由防火门监控器、输入接口、输入/输出接口，门磁接口、门磁开关、电磁释放器和电动闭门器等组成的。通过防火门监控系统对建筑内的防火门进行集中管理和控制，从而实现对防火门的统一管理，消除消防隐患，给建筑内的人群构建一个安全的空间。
常开防火门的监控：接收到火警信号后，防火门监控器通过预先设定的逻辑关系，通过输入/输出接口 FS7509使电磁释放器或电动闭门器断电释放，门扇在闭门器的作用下自动关闭，并通过接口向监控器反馈关门到位信号。
常闭防火门的监测：当常闭防火门被打开时，通过门磁接口或输入接口FS7508向监控器上报开门信号。当防火门在闭门器作用下恢复关闭，自动向监控器上报恢复关门到位信号。
防火门监控器可通过CAN总线与火灾报警控制器联网通信，实时接收火灾报警控制器的火警事件，并根据预先编写的联动逻辑关系控制常开防火门的关闭。
单台防火门监控器**具有4个回路，每个回路可配接250点，总共1〇0◦点。防火门监控器之间也可通过CAN联网通信，以实现更大点位需求。
联动电源主要为电动闭门器和电磁释放器提供DC24V供电，保持常开防火门处于常开状态。
门磁接口、输入接口FS7508和输入/输出接口FS7509可通过两总线直接与防火门监控器连接，并将后端配接设备的状态实时反馈到监控器上。
系统示意图：

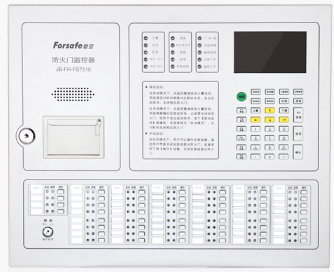

JB-FH-FS7510防火门监控器
常开防火门配置：
方式一：防火门监控器 + 现场电源 + 输入/输出接口FS7509 + 电磁释放器 + 液压闭门器 + 门磁开关
单开门配罝：防火门监控器 + 现场电源 + 1个输入/输出接口FS7509 + 1个电磁释放器 + 1个液压闭门器 + 1对门磁开关
双开门配置：防火门监控器 + 现场电源 + 2个输入/输出接口FS7509 + 2个电磁释放器 + 2个液压闭门器 + 2对门磁开关
方式二: 防火门监控器 + 现场电源 + 输入/输出接口FS7509 + 电动闭门器
单开门配置：防火门监控器 + 现场电源 + 1个输入/输出接口FS7509 + 1个电动闭门器（非编码式）
双开门配置：防火门监控器 + 现场电源 + 2个输入/输出接口FS7509 + 2个电动闭门器（非编码式）
常闭防火门配置：
方式一: 防火门监控器 + 输入接口FS7508 + 液压闭门器
单闭门配置：防火门监控器 + 1个输入/输出接口FS7508 + 1个液压闭门器 + 1对门磁开关
双闭门配置：防火门监控器 + 1个输入/输出接口FS7508 + 2个液压闭门器 + 2对门磁开关
方式二: 防火门监控器 + 液压闭门器 + 门磁接口 + 门磁
单闭门配置：防火门监控器 + 1个液压闭门器 + 1个门磁接口 + 1个门磁
双闭门配置：防火门监控器 + 1个液压闭门器 + 1个门磁接口 + 1个门磁
