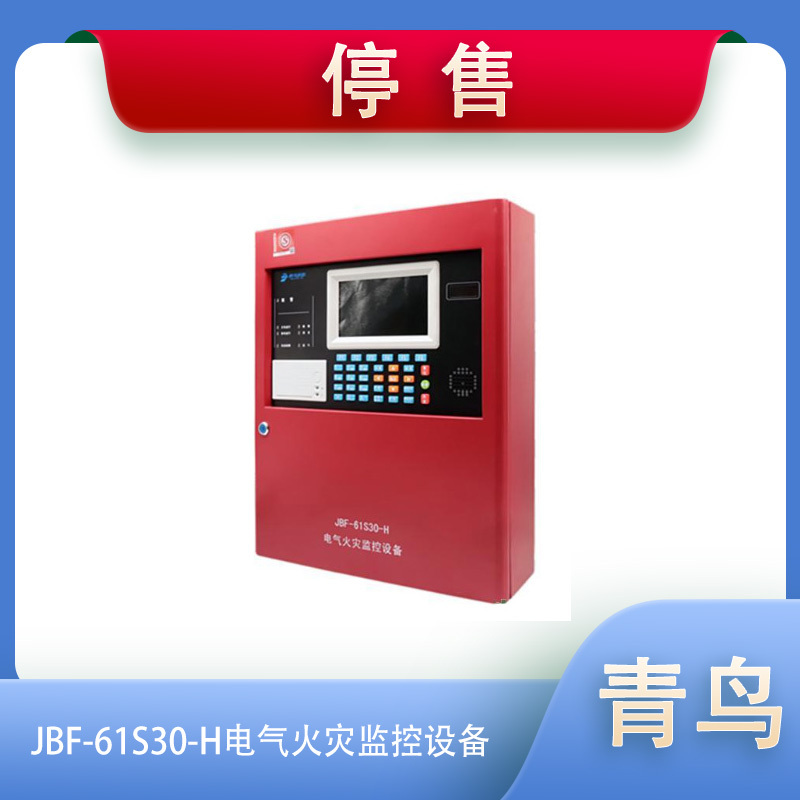

青鸟JBF-61S30-H电气火灾监控设备
一，组成：
北大青鸟JBF-61S30型监控设备的组成主要包括:显示控制盘、回路板、电源、电池等；
●显示控制盘
用以显示、存储和进行人机交互的设备。采用7英寸真彩液晶显示器和彩色硅胶按键,给使用者提供良好的用户体验。
●回路板:
用于连接现场的各种探测器,并将这些探测器上传的信息进行处理后上传至显示盘进行显示、报警和存储。同时回路板还配置了公共火警和公共故障的无源触点输出端子,用以将该系统的报警信息向外传递。
二，技术参数
产品名称 电气火灾监控设备
产品型号 JBF-61S30
执行标准 GB14287.1-2014 《电气火灾监控系统 第1部分:电气火灾监控设备》；
单机容量 单回路，**252点；
联机组网 最多支持99台控制器联网；
辅助输出 在回路板上配备公共故障信息和公共报警信息两组无源触点输出；
电源参数 主电：AC220V +10%
−15% ，频率50±1Hz；
电源容量 系统电源容量24V/2A，辅助电源容量为24V/3A；
备用电源容量 12V/7Ah×2节；
工作环境 温度：-10℃～+50℃，相对湿度≤93%
声压级 ≥70dB（A计权）；
机箱尺寸 440mm×125mm×540mm（长×宽×高）
防护等级 IP30
三，系统设计要求
1. JBF-61S30型监控设备设计、制造、检验均符合执行标准：GB14287.1-2014 《电气火灾监控系统》第1部分:电气火灾监控设备。
2. 系统所用导线应否符合《火灾自动报警系统施工验收规范》/GB50166-2014。信号线应使用线径不小于RVS-2×0.75mm2 的导线。
3. 现场部件与监控设备距**通讯距离1500米。
四，现场调试
1. 在开机前首先要对系统布线的绝缘阻值进行测量，保证各绝缘阻值达到下列要求：
（1）各回路信号线间的绝缘值在空载时应大于3兆欧。
（2）各回路信号线与大地之间的绝缘电阻在正常天气情况下应大于20兆欧。
（3）监控设备间联网线路对地绝缘阻值应大于3兆欧。
（4）系统接地应采用线径≥4.0mm2 铜芯绝缘导线或电缆，且接地电阻小于4欧姆。
2. 监控设备静态检测
（1）在给监控设备上电之前，应首先检查监控设备内部各接插线是否连接牢固，有无短路、断路情况。
（2）具体硬件设备的地址在出厂检测时已根据工程要求设定好了，如无变动，请勿自行修改。
3. 监控设备通电检测
（1）给监控设备通电，观察监控设备在空载下的运行状况。
（2）监控设备开机后如系统运行正常，监控设备即进入正常监视状态：无报警或故障声、光信号发出。液晶显示屏幕在正常监视状态下运行一段时间后（大约5分钟），即进入屏幕保护状态。此时背光灯熄灭，显示窗口呈现黑屏，当按任意键后，显示将恢复正常状态。
（3）若监控设备在上电后，出现异响或有异味发出时，应立即断掉主、备电源。检查故障原因。在未查明故障原因的情况下严禁再次开机。
五，接线示意图：
