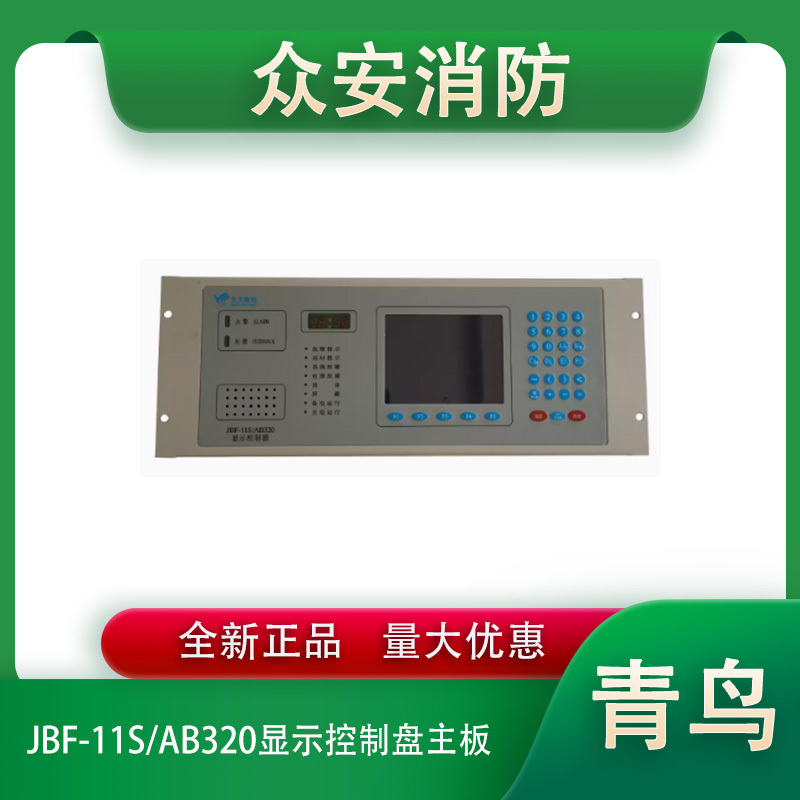

青鸟JBF-11S/AB320显示控制盘主板显示屏

一、功能特点

JBF-11S/AB320 显示控制盘主要负责控制器各功能板之间相互协调、各种信息显示、键盘输入、火警、故障、联动指示、音响提示、信息打印等。经 RS232 接口可以连接微机组成 CRT 显示，通过CAN总线可以组网，与其它控制器实现信息共享。一台控制器必须配置 1 块 AB320 控制显示盘，但也允许同一台控制器配置多个显示控制盘。正常监视状态下，液晶显示屏在 5 分钟后进入屏保状态，以延长显示屏的使用寿命。

二、JBF-11S/AB320显示控制盘技术指标

供电主电：DC24～28V

显示屏尺寸：5．7英寸（320*240）

工作温度：- 10…+50℃

贮存温度：-20…+60℃

相对湿度：≤95%(40±2℃)

监视状态整机功耗：280mW

报警状态功耗：300mW

外型尺寸：482.6mm长×178mm宽（标准4U）
